wales

Recommended Posts

Posted

Hallo liebe Forum-User

Wer von den gemeldeten 509 aktiven Benutzer des Forums interessiert sich denn für AnchorHandlerTugSupplier, bzw. baut gerade einen.

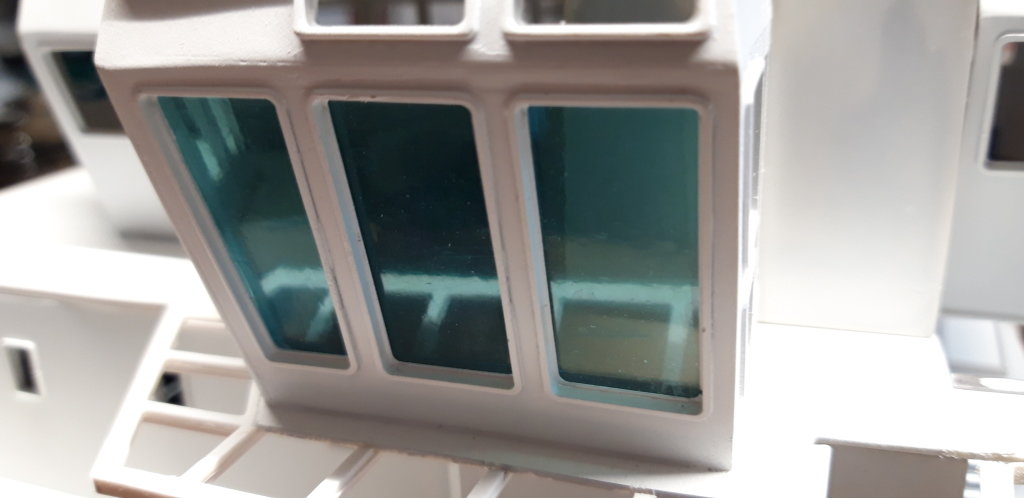

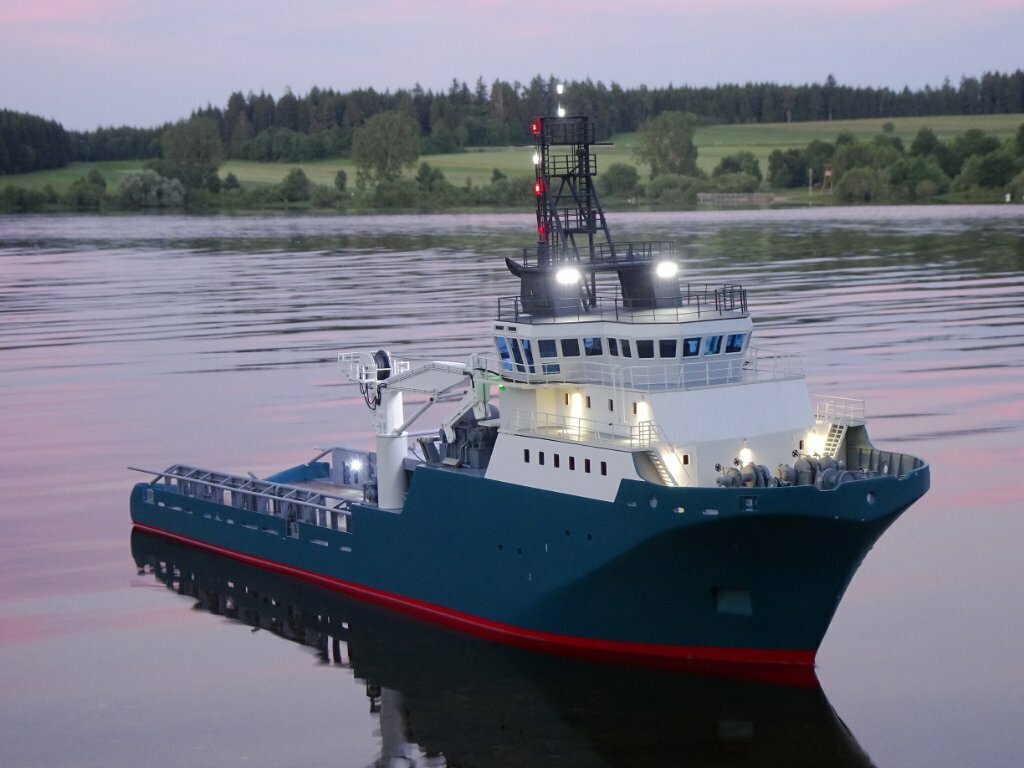

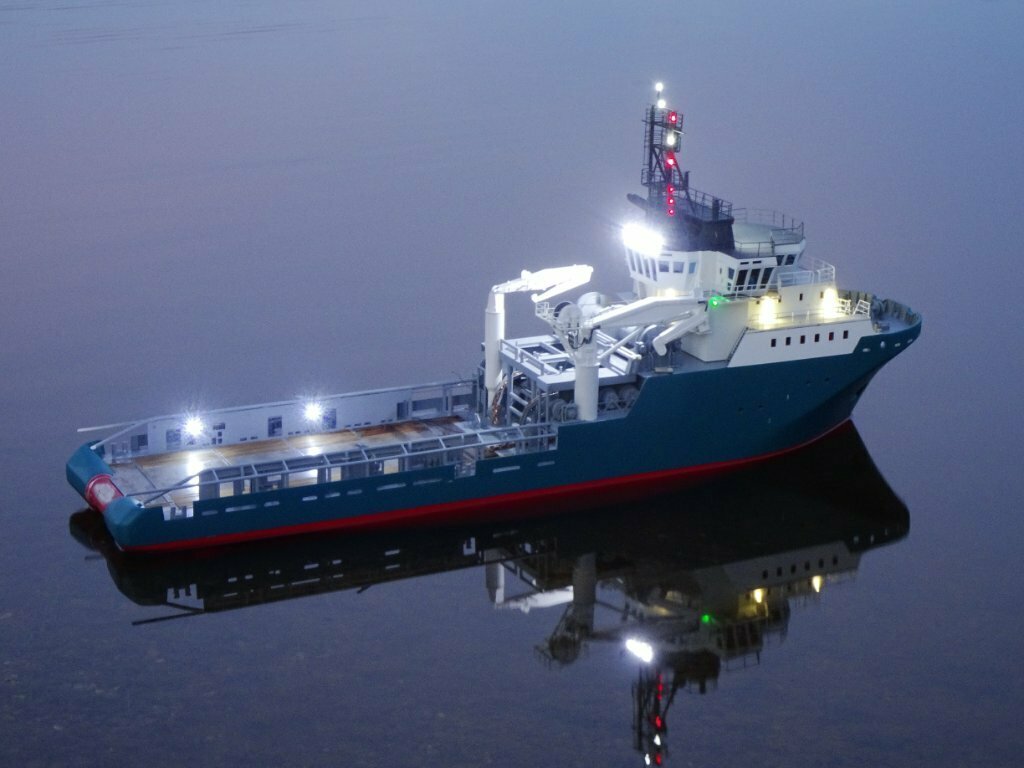

Ich bin wieder an meiner SeaBrigand dran, Mehrzweckversorger vom A101 Typ. Ich besitze keinen Bauplan zu diesem Versorger und baue nach Bildern im Maßstab 1:50. Wer sich sowas schon mal angetan hat, weiss was man sich damit aufladet. Ein Erfahrungsaustausch über "wie mach ich was" und "wofür ist denn das Teil auf den Bild", ist dann gerade hilfreich.

Also, nach der Statistik in diesem Forum -->Themen: 5.277, Beiträge: 60.463, Benutzer: 1.250, Aktive Benutzer: 509, ist es wohl möglich dass sich einer damit beschäftigt.

Gruß Wales

Posted

Moin Wales!



Selbst wenn sich keiner findet, der aktuell einen AHTS baut, gebaut hat oder bauen will:



Stelle trotzdem ruhig hier Deine Fragen bezüglich Funktion o.Ä. von Teilen!



Viele Sachen sind auch auf anderen Schiffen zu finden und (da Du ja die Statistik schon herangezogen hast) wird es sicher den einen oder anderen geben, der sich mit der Materie auskennt, ohne einen AHTS zu bauen.



Aber trotzdem hoffe ich das Du "fündig" wirst!

Posted

Moin Gemeinde



Ich hänge gerade an der Staureling (Cargorail) fest. Speziell sind da bei meinem modernen Schiffstyp ettliche Rohre und Flansche, deren Funktionalität mich im Unklaren lassen. Sicher sind einige davon für die Befüllung der Tanks, aber mit meiner Lupe betrachtet ist gerade das obere Rohr einige male in seinem Verlauf angeflanscht. -->Zentrale Hydraulikölversorgung für Anbaugeräte??



Zweites kleineres Problemchen: 1:50 Relingstützen selber bohren / absägen oder doch Saemann Ätzteile bestellen. Hat jemand Bilder? Oder sind das die auf der Red Merlin?



Nächste Frage: Herstellung Kettenspill (oder wie heißt das Ding neben der Schleppwindentrommel) CNC-Frästeil oder geht's einfacher?



Es sind also die einen oder anderen Detailfragen die mich im wesentlichen vom Bau abhalten. Bisher gab's nur die Devise: Machs halt, weis eh keiner ob das stimmt. Für mich mittlerweile eine etwas unbefriedigende Lösung.



Danke, für die bisherigen Meldungen.

Wales

Posted

Hallo Wales,



zu den Reelingstützen sie Dir mal die Teile von Billing an, Nummer 627.



Matthias



Ach, ein Bild, oder der Link auf ein Bild, an dem man die Cargorail erkennen kann wär recht hilfreich.

Posted

Hallo Antias,

in dieser Rubrik kann man keine Bilder als Anhänge hochladen. Vielleicht muß ich diese Geschichte unter "Bauberichte" nochmal angehen. Aber "Bird" hat in meiner Anfrage 25/12/2006 zwei Bilder reingestellt. --> http://www.schiffsmodell.net/showthread.php?t=28625.



Die Relingstütze bei Billing sieht schon gut aus, Preis? Oberer Handlauf?



Gruß Wales

Posted

Preis sollte der Fachhandel wissen, der obere Handlauf sollte 1mm sein. Kann man aber sicher auch nacharbeiten auf das Maß was Dir besser gefällt. 1,5mm sieht hier sicher noch gut aus.



Matthias

Hansen-Bengel
Posted

Die Relingstütze bei Billing sieht schon gut aus, Preis? Oberer Handlauf?





Preis z.B. hier. Maße:

Da ich die Stützen hier liegen habe, hab ich mal eben nachgemessen. (BB-Baukasten Smit Nederland): Breite 2,5mm, Dicke 0,5mm, Durchzüge 1,0mm, Handlauf 1,5mm.



Sind eigentlich eher 1:33.



Und was die "AHTS-Fans" betrifft, kannst du mich auch dazu zählen, habe ja vor 20 Jahren eine Holstentor gebaut, und vor kurzem eine ex-Happy Hunter "gefischt" (eigentlich nur den Rumpf) aus dem dann die letzte Version der SMIT HUNTER werden soll.

Posted

Hallo Oliver!



Dann hast du ja sicher den Bericht von Thomas Sprenger SM5/2004, und das letzte Datasheet von Smit 5/5/84.

Meine Happy Hunter ist jetzt 19 Jahre alt, dreimal umgebaut und sieht nicht mehr aus wie der Baukasten von Robbe.



Wales

Hansen-Bengel
Posted
Hallo Oliver!



Dann hast du ja sicher den Bericht von Thomas Sprenger SM5/2004, und das letzte Datasheet von Smit 5/5/84. Wales



Nee, leider (noch) nicht...



Meine Happy Hunter ist jetzt 19 Jahre alt, dreimal umgebaut und sieht nicht mehr aus wie der Baukasten von Robbe.



Cool, noch einer der das Schätzchen hüten kann...:mrgreen:

Und, gibt es Bilder?

Posted (edited)

Sollte mal meine HP auffrischen, dann gibt es auch Bilder. :loki31:



Wales



P.S. Der Zufall will es.

Ein Vereinskollege hat gerade eben bei RC-Movie was rein gestellt. War bei der Alemannen-Regatta 2008 in Pratteln (CH). Dort habe ich mit meiner MS3 den Geschicklichkeitkurs gefahren.

http://www.rcmovie.de/video/431e6cdc5a35e2a80072/Mighty-Servant-3-Alemannenregatta-2008-Pratteln-CH





Danke Walti, mein Schiff schwimmt im www



Edit Didi: Link auf Wunsch von Walter repariert.

Edited by Didi
Posted
Von Moderator Didi bearbeitet

Ich bin mal so frei das Thema zu verschieben da es meiner Meinung nach ein Fach-Thread ist.

Posted

Moin Wales ,

ich baue ebenfalls einen in 1:50. Als "Basis" dienst der Rumpf der Schnoorturm.

Allerdings möchte ich einen etwas "moderneren" bauen, quasi "frei SChnauze".

Daher hab ich mal angefangen Infos zu em Thema zu sammeln.

Ich gehe mal davon aus, daß die meisten "Standard"-Quellen wie die verschiedenen reedereien etc bekannt sind, falls nicht kann ich auch dazu noch den einene oder anderen Link beisteeuern.



Nachfolgend ein paar Links, falls man detaillierte Angaben/Vorlagen braucht. Einiges mag besonders die Kollgen der Versorger-Fraktion interessieren, vieles aber auch diejenigen, die andere seegängige/Arbeits- Schiffe bauen.

(Rettungsboote z B sollten ja auf jedem vorhanden sein pfeiff.gif )



Viel Spaß beim Stöbern



Alle Angaben wie immer ohne Gewähr ;-)



http://abascrane.no/index.shtml



über deck cranes kommt man zu den einzelnen Typen, bei denen Zeichnungen hinterlegt sind.

Download von CAD-Dateien ebenfalls möglich, nicht getestet



http://www.ace-winches.co.uk/index.php



über Products & Services bei „Cranes“ Katalog verfügbar





http://www.coastalmarineequipment.com/

Fotos von Winden, Capstans



http://www.billboard.com.hk

über products , Kategorie-Auswahl werden Details angezeigt



http://www.ndm.nl

Kräne und Davits inkl Maßangaben



über

http://www.andreaskjol.com/

=> publications kann man das Balmoral Handbuch herunterladen, enthält Beschreibungen, Zeichnungen, Daten u a zu Schäkeln, Winden, Fairleads, Kabeln , Bojen usw



Fotos von Tor Viking unter « offshore » und « ice-breaking »



http://www.viking-moorings.com/en/equipment_specs/index.html

dann dem link folgen zu equipment-specifications und das Viking Handbuch wird geöffnet bzw man kann es sich herunterladen. Basiert anscheinend auf dem Balmoral Handbuch



http://www.bruceanchor.co.uk/

Zeichnungen/Tabellen mit Maßangaben für verschiedene Ankertypen, Chaser etc



http://www.viking-life.com/viking.nsf/pu...ndocument〈=

Dokus z B zu Rettungsinseln, Flößen , Evakuierungssysteme (Passagierfahrt) etc

Im Shop z B Info über MOB – Boot



http://www.fassmer.de/deutsch/produkte/r..._downloads.html

für verschiedene Lifeboats



bei http://www.hatlapa.de

findet sich unter „Deck machinery“ ein pdf mit Maßangaben für eine Waterfall-winch

Posted

Hallo Bobo



Na das ist doch schon mal was. Sicher war ich auch schon auf den meisten Seiten, aber ich werde nochmal alles durch forsten. Danke für die Linkserie.



Was für ein "moderner" Typ möchtest du aus dem Rumpf machen?



Wales

Posted

Moin Wales,

ist noch nicht entschieden.

Mit am besten gefallen mir die UT7nn Typen, z B die Pacific B-Serie und ähnliche.

Zum Glück (?) hab ich ja noch Zeit genug zum Überlegen, da ich mangels Zeit nur langsam voran komme und noch mit dm Rumpf beschäftigt bin.

Geplant ist auf jeden Fall, daß eine funktionsfähige Winde reinkommt (bin für jeden Tipp/Unterlagen dankbar!) und 2 -4 Löschmonitore.

Das "nur" zusätzlich zu ein wenig Beleuchtung, Bugstrahler {schon drin :-)}, evtl drehbares Radar etc.

Schaun mer mal -wie unser Franzl sagen würde. Der Winter ist noch lang

Gruß

Thomas

Posted

Hallo Bobo



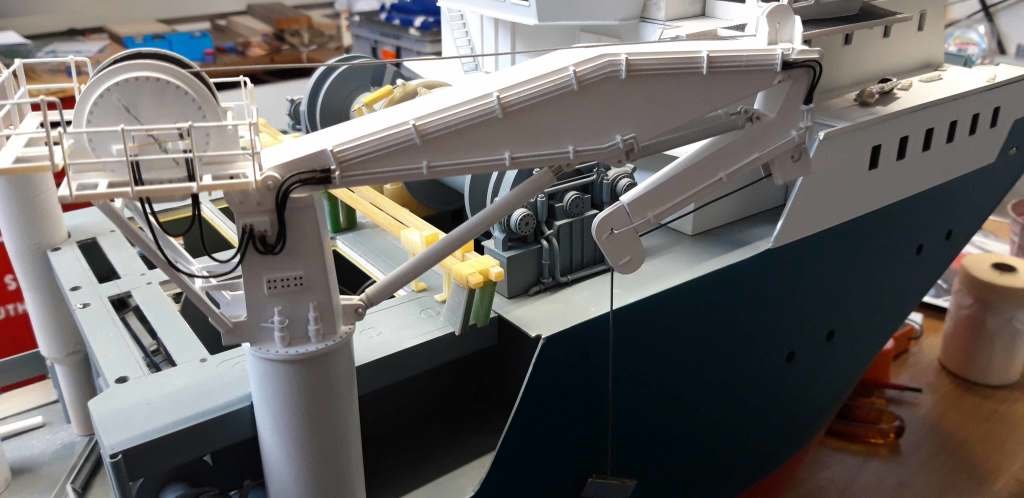

Funktionsfähige Winde: Da hab ich was angestellt.

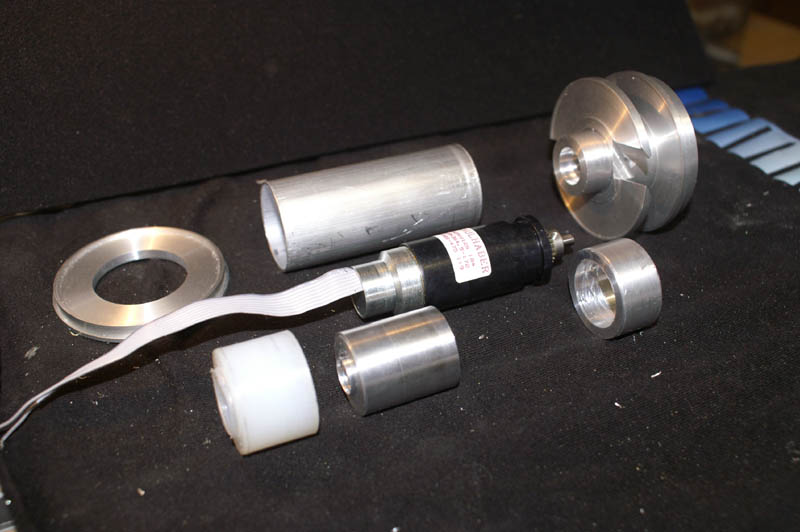

Bei der abgebildeten Windentrommel liegt der Motor in der Trommel. Konnte ich nicht anders lösen, weil um die Winde herum alles offen ist.



gruß Wales



Posted

Sieht super aus !!!

Wie bist Du an die Maße ect gekommen ?

Ich hab schon gesucht ohne Ende nach brauchbaren Unterlagen zu den Brattvag Waterfallss,aber bisher ohne Erfolg. Werde wohl erst mal einen "dummy" (ein-)bauen, damit ich drumherum weiterbauen kann. Wenn ich mal soweit bin und bis dahin nichts gefunden hab dazu.



Wegen der Relingstützen: schon mal die von SMT gesehen ? 100 Stk in 1:50 für ~ 30€



Gruß

Thomas

Posted

Hallo Thomas,



Maße sind am Deck entnommen (miserables Datasheet), der Rest ist proportional zu den Ansichten der Fotos. Schwieriger Fall so eine Umsetzung, da denk ich manchmal neidisch an die Ranzow-Modellbauer hier im Forum.



Bin dann mal weg. --Messe Friedrichshafen--



C U

Wales :)

Posted

Moin,



Woran haperts den?



An Plänen oder an Bildern?



Baust du Realistisch oder Frei?



Wenn dir Leute Helfen können dann die von der IOS



http://www.osv-society.info/index.html



Mir hat der Jörg Lindemann Kontakte und Zeichnungen besorgt zu meinem Modell.

www.christians-modellwerft.de/Red_Merlin.html



Frag Ihn vernünftig an nach Daten,Bildern und Zeichnungen die Jungs sitzen auf Bergen von Infos aber nur für Kollegen die auch was draus bauen und sich mal erkendlich zeigen.:fies:



Gruß Christian

Posted

Moin Wales,

hab mal in der "Grabbelkiste" rumgekramt und noch ein paar Fotos gefunden zu Pegasus etc.

Interesse ?

gruß

Thomas

Posted (edited)

Moin, bin wieder da.



Vielen Dank an die Besucher für die netten Reaktionen während der Messe Faszination Modellbau in Fiedrichshafen.



@Lütjeoog.

Hallo Christian, deine Fragen beantwortet sich doch selbst. Will man real bauen, braucht man natürlich Bilder und Pläne. IOS ist keine Lösung, wenn dir durch die Blume angedeutet wird, dass das Schiff von einem anderen der Gemeinschaft schon gebaut wird. Da rennst du gegen 'ne Wand. Da kann auch Jörg nix machen.



@Bobo.

Hallo Thomas, schön von deiner Grabbelkiste zu hören. Nur rüber mit der PN. Mag sein, das Holger die gleichen Bilder hat, aber Infos sind immer wichtig.



Grüsse

Wales

Edited by wales
Posted

@ Wales



Ok das schade.

Ich hab dies Jahr in Edewecht unter den Kollegen der IOS und mit Jörg andere Erfahrungen gesammelt und meine Hilfen bekommen von denen.



Schade das man dir abgesagt hat wenn hast du da denn gefragt?



Christian

Posted (edited)

Hallo Christian.



Erstens: Ich möchte, und würde hier keine Namen der IOS - Mitglieder nennen, das sollte man intern klären.

Zweitens: Ich respektiere deren Aussagen, keine Pläne oder Unterlagen an dritte weiter zu geben.

Drittens: Versuche ich hier andere Modellbauer zu animieren, freiwillig über ihre Modellbauten der modernen AHTS -Einheiten zu berichten und sich auszutauschen. Ich bin kein Tastatur - Modellbauer der in Foren rumschleicht und krampfhaft versucht bei Anderen abzukupfern.



Schliesslich sind wir hier im Süden der Bundesrepublik einige Kilometer weiter weg, um an den nördlichen Events teilzunehmen. Wieso kann man sich denn nicht wieder mal in der Mitte treffen?



Im übrigen, ist es heute für einen ambitionierten Modellbauer eine finanzielle Frage das Originalschiff zu besuchen.

Bei mir (bin selbständig mit eigenem Betrieb) fehlt einfach die Zeit dort hin zu reisen und zweitens beherrsche ich die Sprache nicht. Wie sieht das denn aus: "Eh halllo, ich wolle deine Schiff fotofieren, könne du mich mache lass?"



Grüsse Wales

Edited by wales
