Mini-/Micro-Springer Tug mit Schubleichter 1:72


JojoElbe

Recommended Posts

Moin,

weil der erste Zuladungstest in die leer3 Rumpfschale 75g ergab und das zu wuppen ist, hier also noch ein Baubericht ....

Länge ca. 13.8cm, handliche Größe, Außenwände 1mm PS, Boden 0,5mm PS. Deck wird 1mm PS Aufbau ggf. 0,75mm PS.

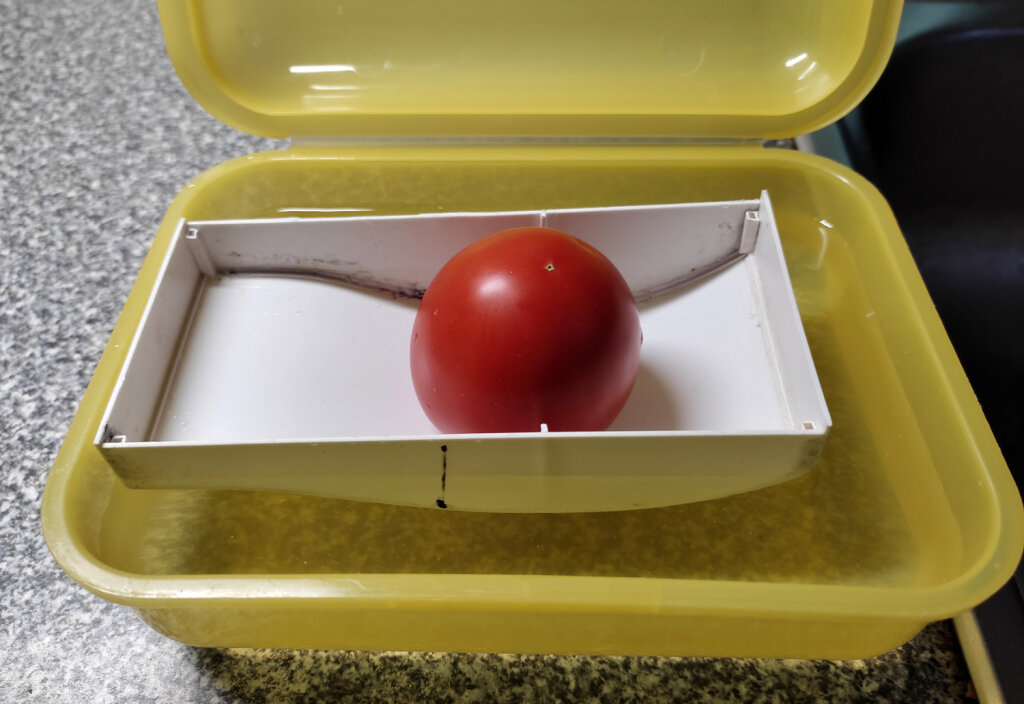

Den Zuladungstest will ich auch nicht verheimlichen. Hab ich sonst Gemüsedosen oder Wasserflaschen, blei ich hier in der Küche:






Da kann man mit Leben, die Tomate wiegt 75g.  Auch brauch man bei den kleinen für sowas weder Badewanne noch Waschbecken mit Wasser füllen. Spart übers Jahr ungemein :muahaha:



Und wenn man das mal heimlich mit zur Arbeit nehmen will, bitteschön:


VG

Joerg

  • Like 5
Link to comment

Moin,

wenn man das in Serie fertigen würde wär das wohl ein Projekt für ein Wochenende...

Gut, Serie is nich. Plan für den Aufbau hab ich auch noch keinen, kommt am Ende auf die Decksöffnung an.

Dafür hab ich die Testkomponenten mal zusammengelötet. Um etwas Zeit zu schinden sind einige Kabel noch etwas zu dick. Macht so kein Problem, beim ins Boot packen dann aber schon.

Fahrregler:

ER100

https://www.sol-expert-group.de/1zu87modellbau/Mikro-Fahrregler/Mikro-Fahrregler-ER100::622.html

Motor:

https://www.sol-expert-group.de/1zu87modellbau/Motor-und-Getriebe/Motoren/Motor-M2068::1092.html

Empfänger:

FS2A-4ch für Flysky

Akku:

LiFePO4 400mAh

https://www.pollin.de/p/lifepo4-akku-3-2-v-400-mah-14x43-mm-271291




dem Tug macht das Gewicht nicht viel aus, dem Severn schon.


Wie man sieht sind Ruder und Stevenrohr mit Welle auch schon eingeklebt. Der einzelne Akku wird wohl längs montiert werden müssen, wir werden sehen. Auf jeden Fall, flexiblere dünnere oder dünner isolierte Kabel.

VG

Joerg



  • Like 5
Link to comment

Moin,

ich konnt nicht anders.....  Schrumpfschlauchkupplung, Motor mit Tesa festgemacht und los....

die Schraube ist echt grottig, war aber schnell gebaut.

Ok ok, ich fahr wie ein Besenkter ...  aber grundsätzlich funktionierts, da könnte ich glatt nochmal einen in 1/87 bauen :ohno:

Je nachdem wie ich den Aufbau plane könnte der Akku sogar hinter dem Servo liegen.

Wo bekomme ich eine kleine Wasserpumpe her ????

VG

Joerg

  • Like 3
Link to comment

Moin,

ein wenig Kleinkram, ohne Fotos, da nch nicht fertig. Decksöffnungen und Süllrand und mal eine Überlegung wie ich den Aufbau gestalten will:

large.aufbau-tug-boat-plan-Din-A4-scaled-10m-1-72-1500.jpg.4f4f7a604094e2a91af3f84ee51b6898.jpg



Soweit die grobe Idee... gut, grob ist jetzt untertrieben aber da hat man schonmal eine Idee wie das aussehen kann. Muss nur funktionieren, Figuren hab ich ja schon ein paar, die sind halt der Maßsstab ob so ein Aufbau Sinn macht.  Momentan möchte ich noch 90% per Hand bauen, Drucken vermeiden wo es geht. Sicher, Propeller, Rettungsring und -Kragen, Feuerlöscher?? und vielleicht Fensterrahmen ...

Die Löschspritze ist ja erstmal nur eine Idee, vorn an Deck finde ich sie falsch und hinten ist Arbeitsdeck, deswegen auf dem Trossenführungskonstrukt, 3mm dünnwandiges Roh, da passt ein kleiner Schlauch schon rein.

Mal schauen was morgen so geht.

VG

Joerg

  • Like 4
Link to comment

Moin,

Pläne sind so etwas.... hab mir nochmal ein paar Originale angeschaut und der Schleppkrams kommt jetzt nicht mehr an Bord.  Hinten bekommt er auf beiden Seiten stabile Doppelpoller und gut ist. Dafür überlege ich gerade, ob ich mir nicht zwei Winden ins Heck baue, die die Seile zum Schubleichter stramm ziehen können.  Da gibt es zwei Möglichkeiten, die billige: Drucken und das Seil mit einem Stück Gummi oder Feder straffen und echte Winden, kann man sogar fast fertig kaufen mit 4 oder 6mm Motor ....

Wären zwei Windenmotore mit Getriebe, zwei Fahrtenregler und ich müsste den Fahrtenregler umbauen (2 Kanäle mehrfach nutzen) oder neu kaufen .... Löschspritze braucht ja auch noch einen Schalter oder Regler und ein Servo.... ach ja, Licht???

So allmählich wird's teuer. Aber 'geiler is schon' ...

Hier mal die aktuelle Stellprobe mit Tesafilm, ich brauch eben was zum anfassen beim Nachdenken:

large.DSC06667-1500.jpg.32e88039e05076a8329b78159777f8d8.jpglarge.DSC06666-1500.jpg.d73b9c716bda0487ad9071d1aab8e002.jpg

Die umlaufende Wand wird wohl bis zu den Heckkpollern hoch bleiben und nur hinten dann niedriger, denn die Winden zeigen schräg nach hinten, die Seile gehen durch Öffnungen umgelenkt nach vorn zur Barge.

Wie man noch sehen kann, ist das Ruder etwas zu kurz, da klebe ich noch ein Stück an und man kann sie schon erahnen, auch hier eine abnehmbare Ruderhacke.

Schönes Wochenende,

Joerg





Edited by JojoElbe
  • Like 5
Link to comment

Moinimoin...

hab ein wenig am Aufbau gearbeitet. Der Fahrstand hat zwei Monitore, mit einfachen Folien+Edding und einige Schaltafeln mit Löchern. Die idee ist das mit 3 LEDs zu hinterleuchten. Müsste von aussen reichen. Für Makrofreaks natürlich nicht, aber irgendwo ist eine Grenze. Und es ist handgeschnibbelt.

Das Radar ist nur ein Test. Der Motor ist bei 3,2V arg zu schnell, mit einem 1,5V Akku geht's aber.

Als Kupplung zwischen Motor und 0,8mm Stahldrahr dient ein 4kant-PS Stück, das wird natürlich noch geändert, genauso wie das eigentliche Raqda, das bekommt auf jeden Fall noch ein Dünneres Rohr... und den Rest an Teilen natürlich auch neu.

Der Motor ist nur ein wenig laut...

VG

Joerg

  • Like 4
Link to comment

Moin,

irgendwie wird das immer mehr,  ich glaub ich hab mich übernommen ....

Empfänger:
F2SA Flysky 4ch ab 2,7V

Gas
Ruder

Solexpert Schaltplatine -
Lichtschalter (ein Knüppel beide Richtungen):
1 Positionslichter
2 Schlepplichter
3 Blinklicht
4 Rot.Weiss.Rot
5 Scheinwerfer

6 Deckslicht
7 Innenlicht
8 Instrumentenbeleuchtung


Signalhorn??
Taster (an)

Radar:
1x Motor -- 1x An/Aus


Löschanlage:
2xServo
1x Motor, Pumpe - 1x An/Aus

Scheinwerfer:
2xServo
(1x An/Aus über Schaltbaustein oben)

Da fällt mir nich mal ein wie ich das mit Umschalten der Taster regeln könnte.
Leider sind alle anderen ADFS2a (Flysky) Empfänger erst ab 4V

Deltang oder ähnliche DSMX Empfängerkombis helfen auch nicht, da ich nur eine DX5e habe, die hat auch nur die Sticks und einen Schalter.

------------------------------------------------- eine Nacht drüber Schlafen ----------------------

Vielleicht ist es besser das Pferdchen von der anderen Seite aufzuzäumen:

Die Spannung für den Empfänger hochregeln (4.x weil die meist bei 4 oder 4.5V anfangen), dann hab ich mehr Auswahl, auch mit 6-7g Gewicht ohne Hülle, das wär noch nicht so schlimm.


Damit wären bei einem 6ch Empfänger zwar noch nicht alle bedient, aber es gibt ja einiges an Auswahl an Empfängern.

VG

Joerg





  • Like 2
Link to comment

Moin,

so, bin wegen dem Adventsschubleichter noch nicht wirklich weiter wit der Elektronik. Dummerweise fängt mein Ladegerät erst bei 2S an.... ja, 'Kinderspielzeug' ... ist auch ein Ladeadapter da, aber da müsste ich die Drähte direkt in die Buchse schieben, da wart ich lieber noch 3 Tage.

Ein kleiner Test ging noch mit der montierten Kugelschreiberfeder-Kupplung. Läuft, aber es ist sauschwierig den Motor in eine Position zu bekommen wo es wirklich leise wird. Leider ist da der 0,5mm PS Boden auch nicht gerade hilfreich. Klar war aber beim Küchenspülentest: Der Motor bringt einiges mehr an Umdrehungen als ich brauche. Die helfen dann vielleicht beim Schieben, später.  Rumpfgeschwindigkeit ist bei, sagen wir mal, 2/3 Gas mit Zweiblattschraube erreicht.

Nano Servos sind auch gestern eingetroffen, am Scheinwerfer war ich aber noch nicht zugange.

Kurz ein Nachtrag, der Seilkasten vorm Deckshaus, eigentlich noch nicht dran, aber beim Aufräumen kam mir ein Reststück Gitter in die Hände (bezahlbar beim Architektenbedarf):


Den Schubleichter hab ich frei Schnauze ähnlich dem vom Großen gebaut. Ich find die Schubis als Hafendienst und kleinere Hilfsschieber netter, daher wurde der auch wieder nur knapp etwas länger als der Tug.
Vorn und hinten angeschrägt, ein bisschen Schanzkleid mit zwei Klüsen (beim Handmade-Teil noch nachzurüsten) und ein paar Spanten um den Einlass und das Deck aufzunehmen.  Alle Nähte unter Wasser wurden noch mit einem Rund- oder Halbrunprofil und Uhu Allplast zusätzlich verstärkt und abgedichtet.

Der Einlass hat oben einen 2,xmm Rand draufbekommen und innen einen ca. 1mm breiten Rand um die Abdeckung aufzunehmen.


Gedruckt siehts vergleichbar aus, schont aber die Gelenke. Den Boden des Einsatzes hab ich aus PS gemacht.


Die Holzbohlen für die Abdeckung wolte ich erst aus 'Holzeis'*-Stielen machen, aber das ging nach einiger Zeit arg auf die Schleimbeutel.

(* Holzeis=mit Stiel, Schüsseleis=in der Box)






Also hab ich meine Reste von Kafferürhölzchen zusammengesucht. Die haben nicht mal für eine Abdeckung gereicht und so haben wir einen Spaziergang zu einem Bäcker-Cafe gemacht und unseren Mittagskaffee mal ausser Haus geholt. Und nebenbei ein wenig im Hölzchenbecher geräubert....
Unterm Strich allerdings ziemlich teures Baumaterial.

Das Ganze ist eine ziemliche Frimelarbeit, bei max. 1mm Rand rutschen die schnell mal runter. Schon beim Großen war das Fummelkram und so hab ich sie auch hier wieder mit einer Leiste von unten zusammengeleimt. Eventuell wird die Platte nochmal geteil, so daß man, wie beim Großen, ein Teil öffnen kann.




Schließlich hab ich noch eine flache Barge gedruckt, kein Schanzkleid und ein durchgehendes Deck. Mit dem semitransparenten PLA könnte das eine Partyplattform werden.... oder so....

So und nun noch einmal fachgerecht gestapelt:

large.IMG_20221204_191846-1500.jpg.c0a69bdb239cdc6df2bfeecd5af41a8f.jpglarge.IMG_20221204_191821-1500.jpg.21259cfa9a2959e953f84485f55e9eba.jpg

Ab morgen ist dann wieder arbeiten.... :cry:

Schöne Woche,

Joerg



P.S.: Für die, die sich später mal hier hineinverirren und von den Advents-Schubverband nichts geshen haben:


  • Like 9
Link to comment
  • 4 weeks later...

Moin

und frohes neues Jahr...  :sauf:

endlich mal wieder ein Spaziergang:


die Reste und schwarzen Teile mit einem großen Seitenschneider in eine Mülltüte abgezwickt.   Das sollte erstmal wieder reichen, auch sind unterschiedliche Größen dabei.

Wenn wir darüber zu oft schreiben, kleben sie wahrscheinlich neben 'umweldfreundlich' (wat'n Witz, weil die Verpackung verrrottet) auch noch 'nachhaltig' drauf.
(merke wo 'nahhaltig' draufsteht ist garantiert nicht nachhaltig drin!)

Aber gut, zurück zum Kahn. Vor Weihnachten ging kaum noch was (ein wenig drucken), die 4 positiven Corona Tage eigentlich auch nix, gerade mal ein wenig Figuren bemalen:


Erst Freitag ging es dann weiter, das Deck passte kaum noch vernünftig auf den Rumpf, die Wände hatten sich nach innen verzogen. Also hab ich den Rand nochmal verstärkt und ein paar Querstreben gelegt (die waren aber vorher eh geplant). Dazu eine Batterie'box' und eine Kiste für ggf. Elektronikteile. Der Empfänger soll eigentlich hinten bleiben, aberr ggf. auch nach vorn, daher auch keine Box oder Befestigung.





Angefangen mit Revell (gelb und Hautfabe) bin ich auf Acryl umgestiegen, das ist einfach zu klein unf Akryl kann man leichter wegwischen. Beim Drucken,Trocknen, Lagern und Bemalen sind leider ein paar Gliedmassen draufgegangen. Für den Tug und die Schubleichter und das Severn sollte die Auswahl aberreichen. Bei letzteren muß das Schwarz nochmal ausgebessert werden.

Hab gestern mal aufgeräumt, da kann man die Baustellen gut sehen, zuviel parallel.


Deck ist aufgeklebt, etwas Spachtel brauchte ich aber trotzdem noch. Der erste Schubleichter ist Handarbeit und der vordere wie auch die im Hintergrund gedruckt.


Hier die Scheinverferentwürfe. Der rechte nur mit Draht, funktioniert. Dem Linken mit 'Blechstreifen' fehlt noch die Montierung. Der Scheinwerfer ist eine Aderendhülse mit 5mm Superhell LED. Diese vorne abgeschliffen bis sie ins Gehäuse passte und dann vorn ein zwei Tropfen Klarkleber drauf und die Lichteigenschaften passten wieder (leichter Spot). Ob es bei dem bleibt, weiss ich noch nicht aber zumindest das Prinzip und die Größe passt.


Da ich mir von den Schiffmodellbau Honoraren den Mersey Bausatz gekauft hatte, mein beliebäugeltes Kameraobjektiv von der Arbeit geordert wurde hab ich mir zu Weihnachten nur eine Kleinigkeit geordert, ausnahmsweise bei Banggood und offensichtlich beides hier lagernd. Kam gestern an:


Erstmal nur zum lernen gedacht.  Mit einfachen Empfänger für Android und Windows. Angesteckt Kanal gesucht und funzte. Hätte ich nicht erwartet.

ABER: Vorher musste ich noch den mitgelieferten Akkusteckeradapter umstecken (da ging vom Standard-Akku + zum minus der Kamera).

Sofern ich die Antenne mit einem Draht auch etwas daneben platzieren könnte (Koax??)  würde das sogar noch in den Tug passen. Gedacht ist es aber zum Ausprobieren am Tyne/Mersey.

Das Jahr bleibt spannend.

Hier nochmal der Vergleich von Tug zum Severn:


Ach ja, hatte ich das nicht irgendwo schon geschrieben? Es bleibt beim 4 Kanal Empfänger, 2 für Scheinwerfer und 2 für Gas+Ruder.  Der Licht-Schalter wird wie bei der Wilma zu einem Hebel parrallel gekoppelt.

Jo, dann mal schönes Jahr,

Joerg



  • Like 6
Link to comment

Moin,

nach dem verzogenen Rumpf hab ich die Woche jetzt in FreeCad auf meine Weise den aktuellen Stand als STL Teile wiederhergestellt. Mein FDM Drucker bekomme ich nicht perfekt eingestellt - keine Ahnung warum, zu feucht, dann wieder zu trocken, unterschiedliche Temperatur. Aber im Moment druckt er gut in Z-Richtung, für mich perfekt. Stützen dagegen sind ein grauen, in Bezug auf die Oberfläche. Kann man ewig einstellen, da ich keinen klar temperierten Raum habe (15-20grad im Winter) und auch keinen Platz für eine Box ist der STL-satz so aufgebaut, dass möglichst alles ohne Stützstrukturen und größere Überhänge auskommt.

Eben nicht eine zweiteilige Datei, sondern irgendwie dichter an einem Frästeile-Bausatz, mit Ausnahme des Decks.  Wände drucke ich mit 1,2mm dicke plus ggf. ein paar extra Streben wie z.B. beim großen Rumpfteil. Das hilft gegen verziehen oder verrutschen beim Druck. Kontaktklebestellen bekommen meist noch einen 4kant dazu, um mehr Klebefläche und Stabilität zu haben. Bei PS Modell hab ich das ähnlich gemacht, nur meist mit Winkelprofil.

Nu ist drucken angesagt: Großes Rumpfteil knapp 8 Std. (ist gerade fertig).  Steuerbord-Seitenwand ca. 3,5Std ... Ausgerüstetes Deck mit Schanzkleid und Pollern 5-6Std....  also WE wird tagsüber durchgedruckt.


Wenn ich auch das Innenleben der Kabine und den Rest fertig habe leg ich mal den ganzen Bausatz nebeneinander.  Langfristig gibt's dann hier auch die STL und FreeCad Dateien - aber solange nicht fertig, macht das keinen Sinn.

Ach ja, da  ich von etwas mehr Gewicht ausgehe hab ich den Rumpf ein paar Milimeter in der Höhe gestretcht.

Schönes WE,

Joerg



  • Like 6
Link to comment

Moin,

fast....  ich könnte anfangen zusammenzkleben, aber ich warte noch bis ich alles zusammen habe für das 'Bausatzbild'.

Da ich 'zu faul' bin alles am Drucker perfekt einzustellen (ich bezweifle das geht oder das hält für länger als einen Tag) sind alle Teil mit möglichst wenig Stützstrukturen ausgerichtet, aber das hatten wir schon.

Im Falle der Front bleibt die 'rubbelige' Oberfläche der unteren Rückseite nachher hinter der Fahrkonsole versteckt, da brauch ich im Prinzip nicht mal glattschleifen.


Natürlich kann ich das Deck wieder von Hand bestücken, hatte ich aber schonmal, daher jetzt komplett (bis auf die zentralen Poller) in 3D und einer Datei. Wie man sieht auch hier nur äusserst wenig Stützstrukturen:










Die Poller bekommen noch einen Metallstift zur Verstärkung.

So und hier der 'Bausatz' stand jetzt:


Es kommen noch:

Box für Elektronik
Box für Empfänger
Box für Servo
Hintertür

Zwei zweiteilige Beistopperwinden - aktuel in FreeCad in Arbeit.

Nur Drucken ist aber langweilig, am Severn ging es weiter mit neuen Stevenrohren und deren Einbau, momentan druckte zwei Motorhalter. Und am Tyne habe ich gerade die Akkuträgerplatte wieder herausgerissen (war nur geheftet) weil entweder Doppelakku nebeneinander oder was größeres....

So, schönen Restsonntag noch,

Joerg

  • Like 4
Link to comment

Moin,

die Teile sind entworfen und gedruckt, Bilder folgen.

Dann bin ich tollkühn geworden: Die Wandstärke ist meist 1.2(-1.5)mm wenn ich das auf 1:87 herunterrechne komme ich auf ca. 1mm .... und los geht's mit dem Drucken, in Cura skaliert und nur die Tür und die Stoßgummiträger in Freecad etwas dicker gemacht.

Fazit: Funktioniert!  Einzig das Deck ist grenzwertig mit diesem Drucker, aber ein wenig schnitzen und auch das geht:


hier nochmal zum Vergleich das 1:72 Teil:


Ich hab aber auch noch eine Version ohne Schwanenhalslüfter und nur halb so hohem Schanzkleid.

VG

Joerg

  • Like 5
Link to comment

Moin,

Motorhalter, Battrie und Elektronikkörbe etwas modifiziert und dann hab ich schonmal angefangen den 1/72 Rumpf zusammenzusetzen (Fotos folgen).

Propeller hab ich mit Freecad gebastelt, die sind zwar dick aber sogar PLA druckbar. (die Dicke der Blätter kann ich von 0.8mm heruntersetzen wenn ich Resin drucke).

Durchmesser 16mm

large.992789759_Screenshot(56).png.d3f9879ec69c393a13d3acbc01b23840.pnglarge.1856123980_Screenshot(55).png.6170b6f3a48cac9c6931e5d71576b06d.png

gut, die Spitzen im Loch bohr ich nachher raus, muss eh die 1mm für die Welle einmal durchbohren.

Parallel will ich auch noch einmal Messing cutten und einen bauen, aber für den Tug müssten die so reichen, wie gesagt, welche dicke am Ende funktioniert (mit den Fingern, der Tug kann dünner) weiss ich noch nicht.

VG

Joerg

  • Like 3
Link to comment
  • 2 weeks later...

Moin,

hab noch ein wenig weiter am Beckerruder gebaut.

Der erste Versuch sah ja so aus:


Der Laufstab im Anhang wurde dem Röhrchen angepasst und dann nochmal gebaut weil das Resinzeugs gerne bricht wenn man nicht zart genug damit umgeht.... Hab aber 3 fach gedruckt, kenn mich ja.

So hier nun das funktionierende Model:

Das jetzt nochmal in Messing bauen wär schön.  Noch ein Kommentar zum Ende: Der Tug war ohne Beckerruder geplant, wie üblich war auch der Ruderkoker nicht dafür geeignet, das Beckerruder war gedruckt bevor ich mir Gedanken über den Platz der Mechanik gemacht hatte.  Wenn ich die Drehachse kürze bleibt das Ruder knapp flacher als der Kiel.

Schönes Wochenende

Joerg



  • Like 6
Link to comment
  • 3 weeks later...

Moin,

is ja wieder bannig lang her.

Auf der Arbeit gabs 'nebenbei' einen Totalabstruz der Forschungsgruppenseite. Backup war da, aber der Server war etwas alt (... ziemlich alt), so konnte die IT das System per backup nicht wiederherstellen. Auch das CMS in seiner aktuellen Version funktionierte nicht und so hieß es dann alles neu. Aber natürlich exakt so aussehen wie das alte... mit Kommentaren wie "the font sucks" wird einem dabei auch viel geholfen. Einige Abende wurden lang und bei anderen hatte ich keine Lust den Bericht weiter zu verfolgen, lieber Basteln oder abhängen....

Daher kommt jetzt etwas mehr auf einem Haufen, wenn auch alles ziemlich klein für hier.

Ich hab mich also parallel an den kleinen 1:87 Tug rangemacht.


das gute beim Druck ist, dass man eben mal schnell neu drucken kann wenn man sich im Ruderachsendurchmesser verhaut:


Von meinen Leim-Nieten versuchen hab ich noch Kanülen mit flachem Ende, Ideal um diesen kleinen Wellen etwas Fett einzuhauchen:


(Verbinder ist ein 1mm Innen 3mm Aussen Silikonstück)

Der Motorhalter ist mit PS Stückchen gebaut, für das Servo hab ich eine Box konstriert, es wird nur durch den Druck des kleine PS Streifens gehalten,


Mit Sekundenklebergel geht das Kleben ziemlich gut. Gerade bei den wenig glatten Oberfläche.


jetzt wird es mit der Reihenfolge schwierig....

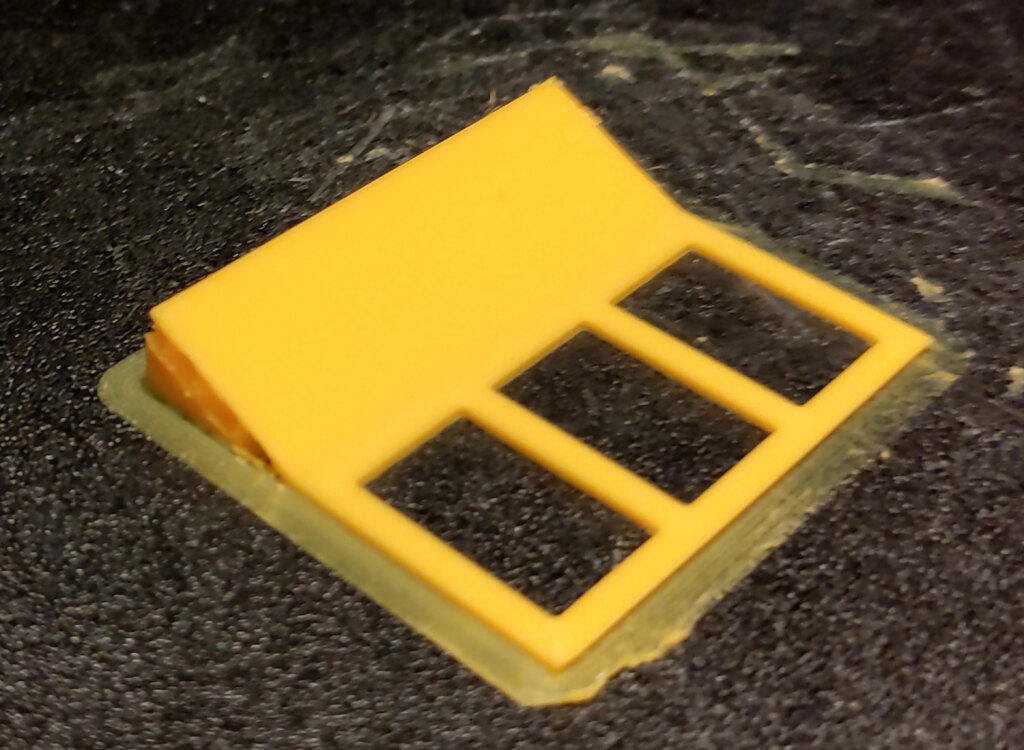

Irgendwie sollte mal was voran gehen, also hab ich die Steuerhäuser zusammengeklebt.

large.IMG_20230128_171808-1500.jpg.7cc423ea6bedc2f064ec7829de05611e.jpg#

gleiche STL Datein nur skaliert

und dann hab ich die Dächer draufgeklebt....


war ein Fehler, aber da war das Innenleben nur als Tischplatten geplant.

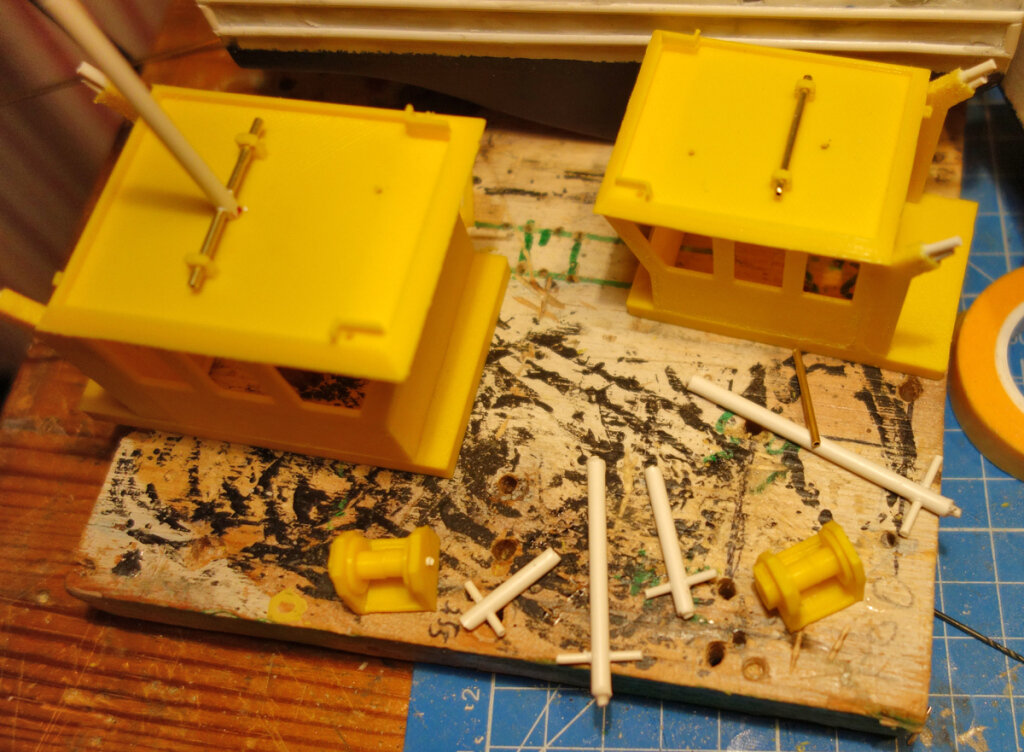

Nebenbei eine einfache Winde entworfen, die sich in liegenden Teilen drucken lässt. Geht natürlich auch in Resin im Stück ...


Wenn ich nicht so blind kleben würde...


Die Poller haben alle eine Bohrung, diese musste noch etwas erweitert werden für den Draht im Inneren. Das Bohren hat ein paar zerlegt, nächstes Mal vielleicht nur als zurüsstteile.


Jo, irgendwann zwischendurch: die kleine Flotte, wobei der gedruckte Aufbau auf dem gebastelten Rumpf sitzt und andersherum.


Da ich zwei Winden an Deck haben werde gibt's nur zwei einfache Poller. Da ich nur PS Rohr in der Stärke hatte hab ich's einfach gefüllt mit einem PS-Stab.


die vorederen sind lang genug um bis zum Boden zu reichen.

Und wenn man dabei ist ... ich hab ein neues Radar geschnitzt und bin dann doch verzweifelt. Also nochmal was für den Drucker, am Ende wurde es sogar  noch eine Stufe kleiner für den 1:87 Tug.


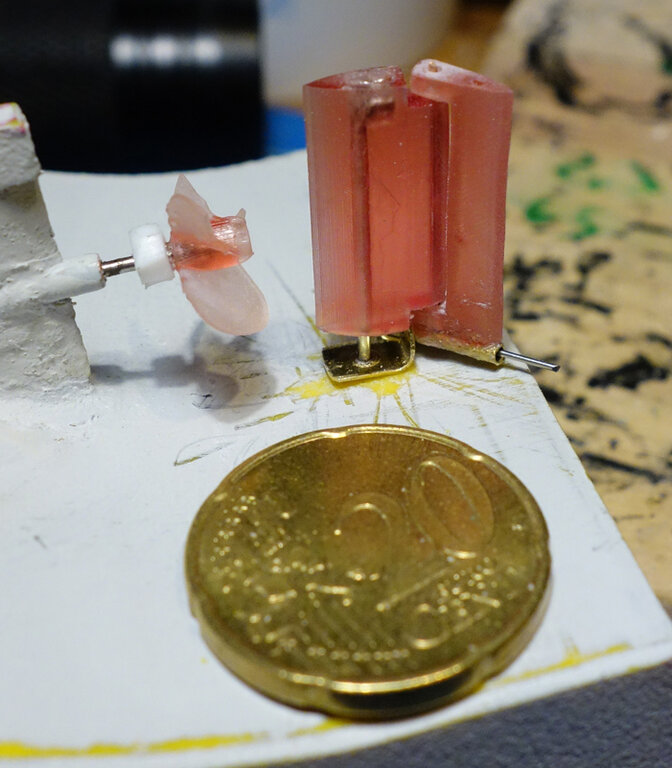

Jo und ein Nachmittag alleine, da hab ich noch ein wenig Resin gedruckt: Die Köpfe von Cheech und Chong auf andere Figuren geklebt. Mal sehen ob man die nach dem Anmalen noch erkennt. Hier sieht man auch schön wo der Cheech und Chong Kahn hingehen soll, mit dem abgeknickten Radar....


und nochmal von der Seite:


Da mir das Kippeln beim Basteln auf den Senke ging haben beide Rümpfe kurze Schienen an die Profile bekommen:




Damit es weitergeht muss ja Innenleben her. Nachdem ein wenig mit Stücken herumprobiert worden ist hier der Bausatz. Der Boden kann später von unten leicht eingeklebt werden, mit Figur und Fahrersessel.


und in 1/72 ... oder war es andersherum?


Zusammengebaut sieht es dann so aus:


Auf die Löcher kommen PETG Stückchen mit Instrumenten oder Schaltern.... ebenso die Monitore, Licht kommt von unten.






Dann wollte ich sie von unten einbauen, geht, nicht die Frage, aber wie dann das Ganze anmalen und die PETG Glasplättchen draufkleben. Also hab ich die Dächer wieder abgerissen.

Und dann brauchte ich mal etwas Farbe (vorher noch grundiert):


man sieht es kaum, aber abgestandenes Molotow Premium Signalweiss ist nicht mehr Signalweiss, geht schon in Richtung Altweiss.... gut, bei den Kähnen ist das egal.

Der Innenraum ist mit einer dicken schwarzen Akrylfarbschicht zusätzlich ausgemalt, weil hier 1-2 3mm LEDs hineinkommen:


Un da wir grad bei den LEDs angekommen sind, hier eine schnelle Version der Decksscheinwerfer:


H-Profiel auf eiuner Seite gekappt = U-Profil, SMDLED rein und mit Glasklarkleber aufgefüllt. Mittlerweile  an den Dächern montiert aber das kommt dan mit dem restlichen Lich am Mast usw..

Jo, das war's erstmal. Wie gesagt, im Moment ist das Licht dran und dann Elektronik.

Wär da nicht .... siehe nächsten Post....

Joerg



  • Like 5
Link to comment

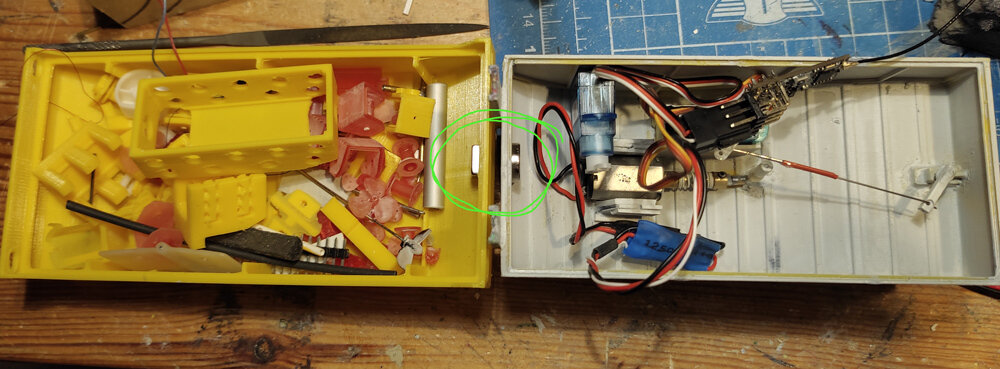

So, und jetzt noch wieder eine beknackte Idee als Nachschlag:


Man könnte doch koppeln, mit Magnet wie im pronton :pfeif:

Da kommen noch Mossgummipuffer, ich weiss. Dafür würde ich in der Front einfach ein Rohr ein Stück herausstehen lassen. Diesmal dann kein Klappmechanismus, sondern Rohr/Stab im Rohr senkrecht wegziehen.

Das Beispiel ist hier übrigens 1/87.

VG

Joerg

Edited by JojoElbe
  • Like 5
Link to comment

Moin,

die Magnetkopplung ist noch in der Entwicklung, Abstände und Magnetkräfte (also Größe und Art der Magneten) stimmen noch nicht so ganz. Halten ist ja kein Problem aber loskommen mit wenig Servoweg und Platz. Morgen muss ich erstmal schauen ob ich noch mehr Federn finde (Kugelschreiber aller Art und so).

Aber gestern hab ich mal so ein schnelles Foto gemacht:




Ich hab zwar keinen Teich im Garten aber es reicht schon eine größere Vogeltränke für die Kleinen.

Schönen Restsonntag,

Joerg

P.S.: Das Dach ist nur ein Testdruck, da sind mittlerweile Lampen dran, die wollte ich noch nicht in den Regen stellen.

  • Like 5
Link to comment
  • 1 month later...

Moin,

als hätte man sonst nix zu tun....

eigentlich sollten in Dortmund mindestens das 1/87 und ein 1/72  Modell fertig sein.  Wird eng, auch da die StielLEDs nicht an Land kommen. für eines reichts aber, somit versuche iuch den kleinsten fertig zu bekommen, damit er da vielleicht in einer Eurokiste fahren kann. Der 1:20 ist ja fertig und die 1/87 kommen eben als "work in progress"

da hätte man auch verschiedene Baustufen und kann das Innenleben besser erklären....

Nach dem Bild oben ist noch ein wenig passiert, die Magnetkopplung funktioniert im 1/87, irgendwie. Das sollte im 1/72 besser werden. Die Elektronik wird zusammengelötet statt gesteckt, Licht/Widerstand  lass ich mir eine Platine bauen, das wird kleiner --- nur den Plan muss ich noch zeichnen.

Beim letzten Baumarktbesuch hatte ich ein Köfferchen gekauft, eigentlich für etwas anderes, aber dafür war er zu klein :pfeif:  so ein Pech :mrgreen:  Natürlich hatte ich eine alternative Verwendung im Kopf:


schnell mal ein paar Zwischenstege gebaut....




so ausgelegt, dass man das auch alleine mit FB nutzen kann.


Schaumstoff kommt noch wenn die Kähne halbwegs fertig sind. Die Masten sind zumindest teilweise herunterklappbar.

Jo, und 'back to Tyne' ...

J

  • Like 5
Link to comment

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.
Note: Your post will require moderator approval before it will be visible.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

×
×
  • Create New...

Important Information

We have placed cookies on your device to help make this website better. You can adjust your cookie settings, otherwise we'll assume you're okay to continue.
