Schanzkleid mit Stützen effizient bauen

Sandhoud

By Sandhoud
in Rumpf und Aufbauten

Recommended Posts

Sandhoud

Sandhoud

Posted
Posted

Schanzkleidbau und dessen Stützen auf der Innenseite ist ja so eine mühsame Sache.Da habe ich mir folgendes übetlegt:Die Stützen im 3D Druck, Schanzkleid konventionell aus GFK.-falls einer mal gegenhaut Ist es stabil.

Nachdem mir einfache Stützen zu einfach erschienen,dachte ich mir zum Boden und Schanzkleid hin kleine Auflage bzw Klebeflächen gleich mit zu konstruieren und zum Deck hin noch eine Führung in der Breite einer schmalen Multitool Trennscheibe.Dann liegt die Stütze auf und wird in einem einfachen Schlitz geführt.Gesagt-Getan.



  • Like 3
Sandhoud

Sandhoud

Posted
  • Author
Posted

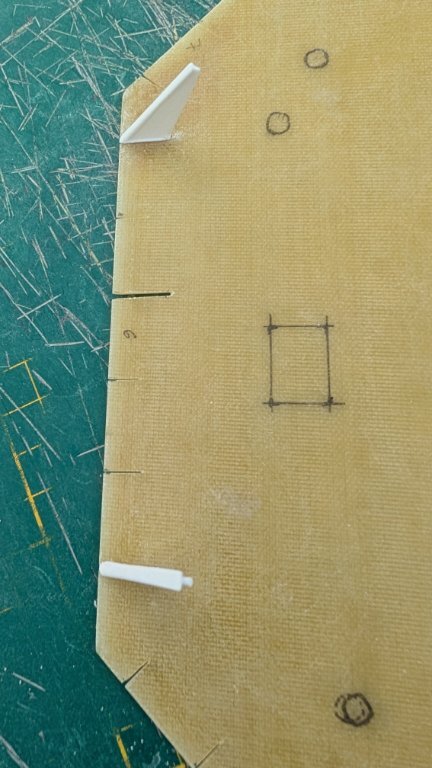

Erstmal ein kleiner Test-Aufbau ob und wie es werden soll.Die Idee dahinter -Vermeiden alles 3x  bauen zu müssen.

Vorweg genommen -Es hat auch hier nicht geklappt!


  • Like 1
Sandhoud

Sandhoud

Posted
  • Author
Posted

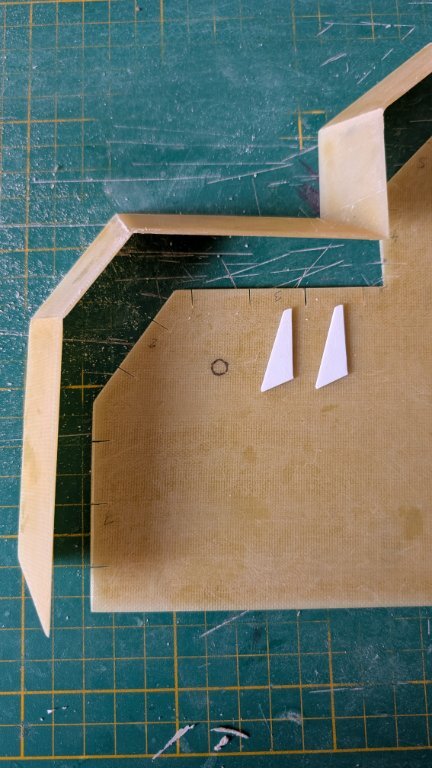

Zum Beweis der Erste Versuch: Wände erst einmal passend verklebt,einfache Stützen gedruckt...Bullshit,alles neu!


Sandhoud

Sandhoud

Posted
  • Author
Posted

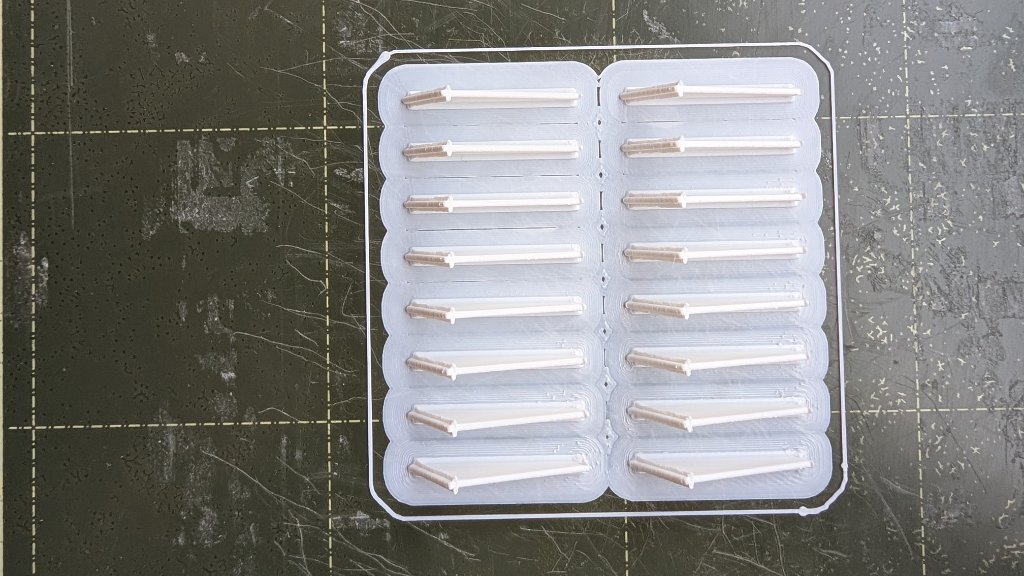

Hier dann die Stützen in der verbesserten Version mit Auflagen in der Massenfertigung.Da liegt meines Erachtens der grosse Vorteil Datei basierten Fertigung.Grosse Stückzahlen von Bauteilen in hoher Präzision.



  • Like 1
Sandhoud

Sandhoud

Posted
  • Author
Posted

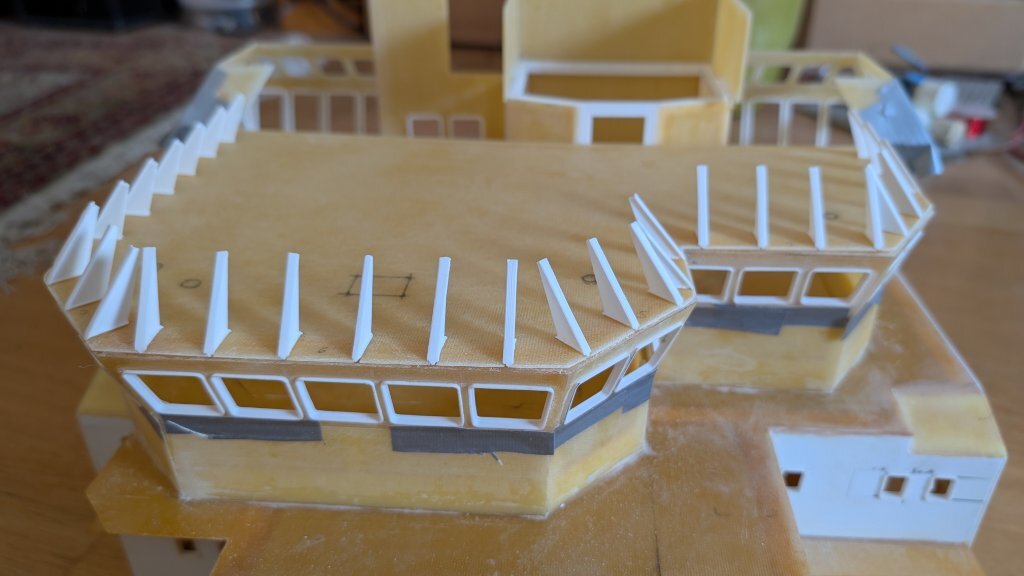

Das Gerippe aus Stützen habe ich mit Sekunden-Kleber am Deck verklebt.


  • Like 1
Sandhoud

Sandhoud

Posted
  • Author
Posted

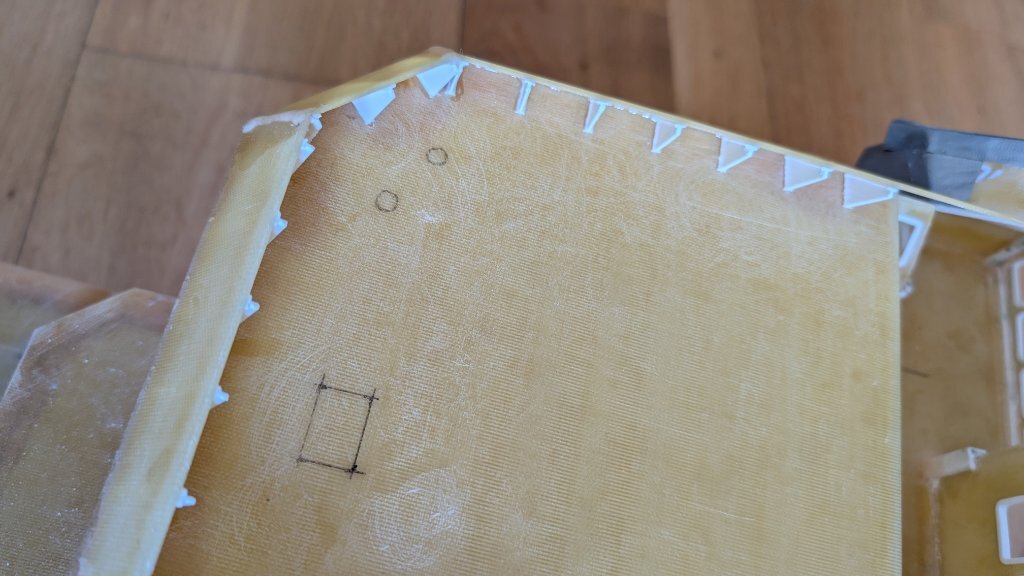

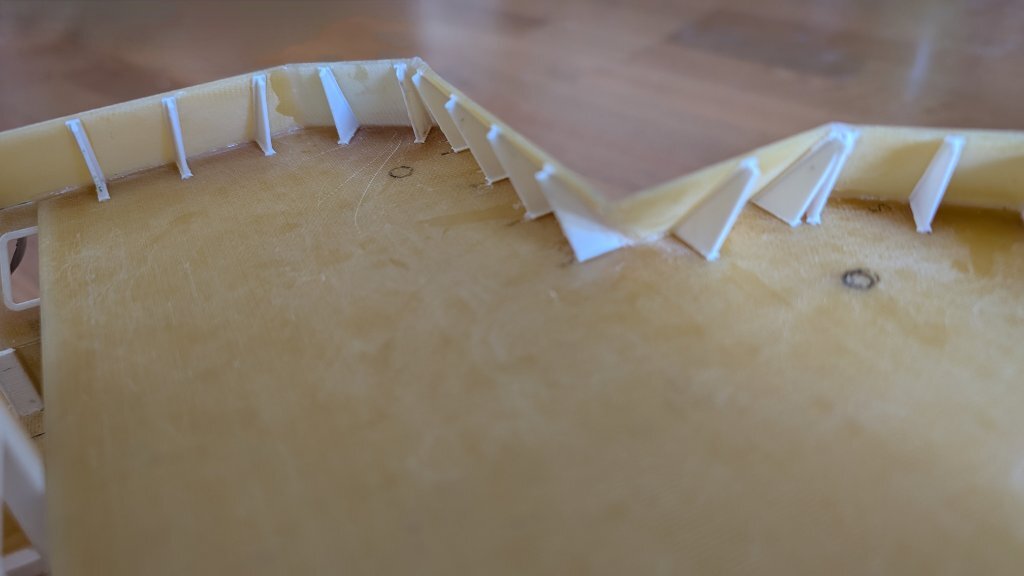

Beim beplanken mit den Platten habe ich selbige auch mit Sekunden-Kleber an den Stützen angeklebt Dann kommt da schonmal eine gewisse Grund -Stabilität rein.Und man sieht schonmal,ob die Maße ungefähr stimmen.



  • Like 1
Sandhoud

Sandhoud

Posted
  • Author
Posted

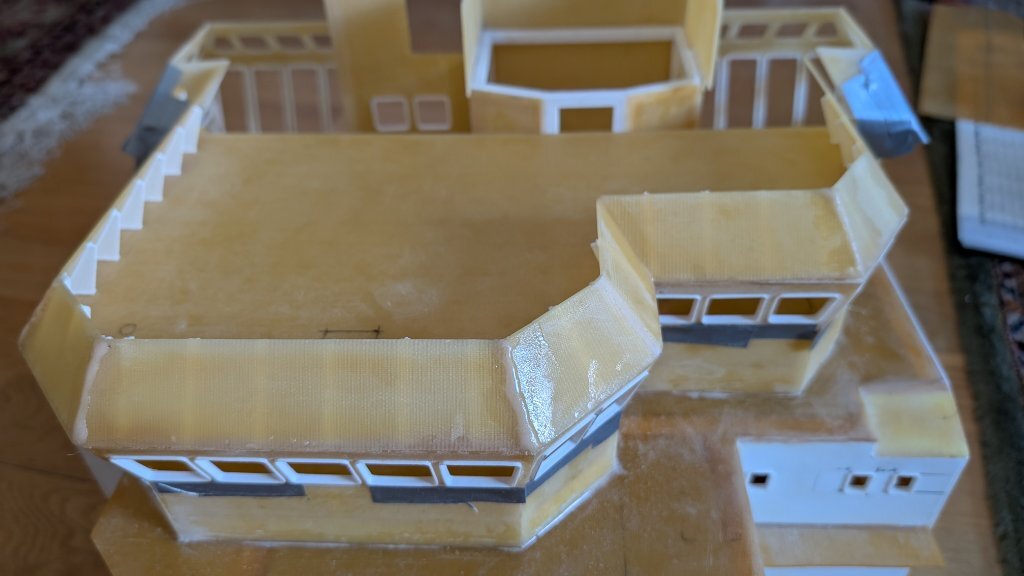

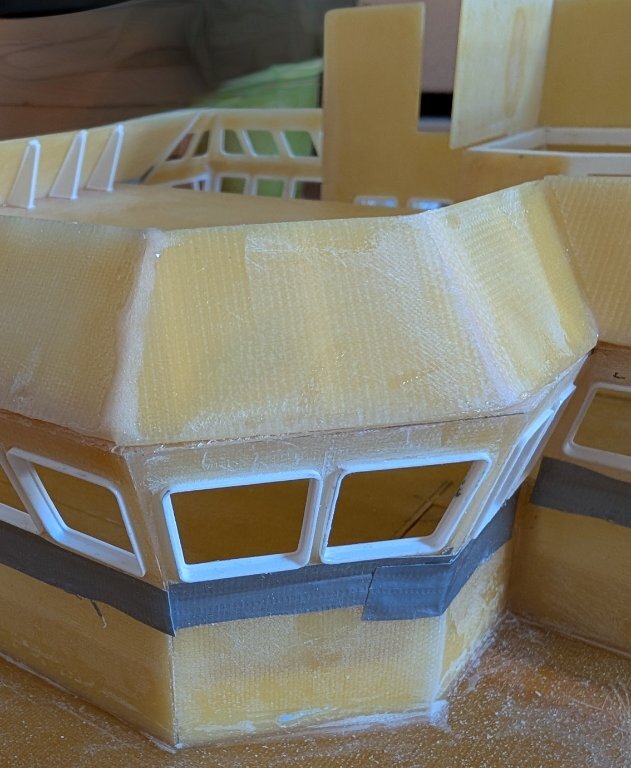

In die Spalten zwischen die Platten und von unten zwischen Deck und Schanzkleid habe ich danach Epoxy Flockenpaste reinlaufen lassen.

Nach dem Aushärten wird dann alles überstehende glatt verschiffen.

Oben auf das Schanzkleid kommt dann noch eine Kante,auf die dann die Reling montiert wird.



  • Like 3
Sandhoud

Sandhoud

Posted
  • Author
Posted

Die einzelne Datei von der Stütze habe ich im Downloadbereich hochgeladen.Bei Bedarf müsste sie im Slicer auf die benötigte Stückzahl kopiert werden.

Ich habe aus ABS gedruckt,0,1mm ultafein.Mit Rand auf dem Druckbett.Achso-und mit der Schanzkleidseite nach unten,also die lange Seite(aussen) aufs Druckbett legen.

Neuwerk Aufbau.jpg

  • Like 2
  • Thanks 1
