Kleine Dampfmaschine für Barkasse/Pinasse/...


BernhardB

Recommended Posts

Posted

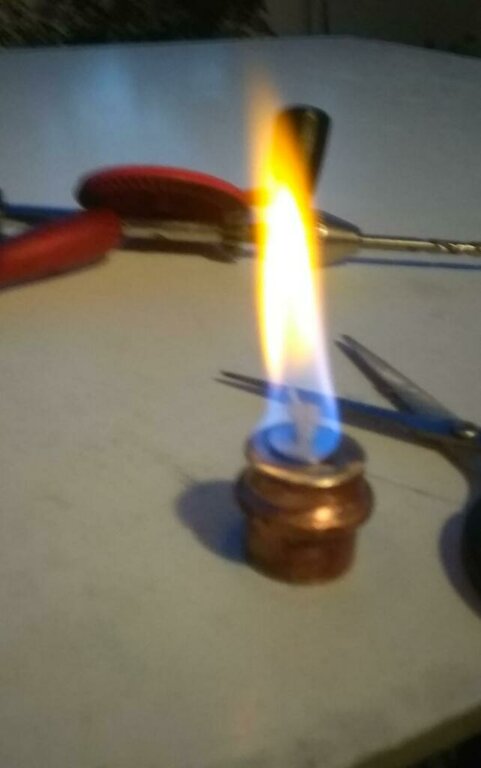

Habe mich mal um die Befeuerung gekümmert: Aus einer Muffe, einem Messing-Blech, einer Beilegscheibe und einem Docht einen Spiritus-Brenner zusammen gelötet

Brennt 12 Minuten - sollte reichen, viel mehr Wasser passt eh nicht in den Kessel.



Guest Brummbaer
Posted

Moin Bernhard,

Bloß den Docht weiter in den Brenner hinein, sonst:

Advent, Advent der Dampfer brennt.......

VG Ralf

Posted

Ja, Dochtlänge ist natürlich noch Optimierungssache....

  • 1 month later...
Posted

Hallo zusammen,

leider funktioniert die Dampfmaschine zwar recht gut mit der Luftpumpe, aber trotz einiger Optimierungs-Versuche hab ich sie bisher nicht mit Dampf zum laufen gebracht. Die Analyse hat ergeben, dass da wohl zuviel Dampf am Ventil entweicht. (Wenn man Youtube nach selbst gebauten "Dampfmaschinen" sucht, sieht man, dass die auch alle mit Pressluft betrieben angezeigt werden - ich habe eine Vermutung warum...)

Deswegen habe ich beschlossen, es erst einmal mit einer einfacheren, oszillierenden Maschine zu versuchen:

Hier der Entwurf:


Und hier die ersten Teile:




Die Herstellung des Zylinders zeig ich Euch auf YouTube:



  • 1 month later...
Posted

Bin ein bisschen weiter gekommen:


Ein Video gibts zur Herstellung des Kolbens:



  • 4 weeks later...
Posted

Und wieder weitergemacht.... Wie ich den Rahmen für die Maschine herstelle, seht Ihr hier:



  • Like 1
  • 3 weeks later...
Posted

Ein weiterer Teil der Video-Dokumentation: Zusammenbau und in-Betriebnahme mittels Luftpumpe



Posted

Jetzt läuft die Maschine auch unter Dampf.....



  • Like 2
Posted

Jetzt hab ich mal probeweise eine Schraube rangeschraubt und mit der Maschine angetrieben. Funktioniert ganz gut, auch wenn aufgrund der geringen Drehzahl der Vortrieb eher begrenzt sein wird.... Na ja, für ein gerade mal 50 cm kleines Bötchen wird es reichen, evtl muss eine etwas größere Schraube her, die wird auch noch angetrieben werden. Ich denke, das ist erst mal das letzte Video aus dieser Serie, weiter gehts, wenn die Maschine in ein Boot gebaut wird....



  • Like 2
  • 10 months later...
Posted

Ich habe noch ne weitere kleine Dampfmaschine gebaut.... Hier mal ein Bildchen:




Woraus sie besteht und wie sie zusammen gelötet wird sehr Ihr hier (leider ist der Ton nicht sooo toll):



  • Like 1
  • 2 weeks later...
Posted (edited)

Jetzt auch mit Dampf betrieben....











Edited by BernhardB
  • Like 2
