Ich bin dann mal so frei und eröffne hiermit den Kommentarfred zu diesem Baubericht. Sieht sehr vielversprechend aus bisher! Ein sehr schönes Modell, welches ich immer wieder gerne sehe und nun gespannt auf den Fortschritt deines Baus bin.

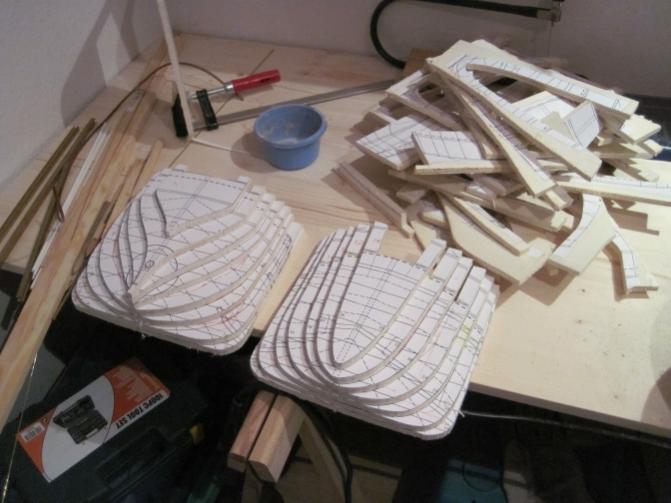

Zu meinem letzten Geburtstag hat mein lieber Bruder Kai (aka Zwiebelfisch) mir einen Dulcibella Bauplan geschenkt. (Tolles Geschenk, vielen Dank nochmal.) Mein vorheriges Projekt ist gerade Fertig geworden und so kann es jetzt also losgehen. 1. Bautag Im nächsten Bauhaus Holz für Helling und Spannten gekauft. Die Schablonen für die Spannten ausgeschnitten und auf das 4mm Pappelsperrholz geklebt.

Hallo da bin ich wieder, der Winter steht vor der Tür und ich habe mich an zwei Projekte gemacht. Das soll heißen den Biber habe ich erst mal mit geplant und fräsen lassen. Wie ihr wisst habe ich ja schon den Seehund in 1:15 gebaut und wollte nun nicht wirklich in einen anderen Maßstab abweichen, aus diesem Grund wollte ich gern den Rumpf vor mir auf dem Tisch zu liegen haben. Der Molch in 1:15 sollte kein Problem sein denke ich ist noch eine schöne Größe. Gestern abend habe ich dann mit den beplanken angefangen Bilder folgen demnächst. Gruß Lars Die Planung vom Molch Die Planung vom Biber Die fertigen Spanten

Hallö, vor drei Jahren wechselte ich mit meinem Sohn vom Modellflug (30 Jahre) zum Schiffsmodellbau. Um sofort loszulegen wurden zuerst gebrauchte Boote erstanden, später Rohbauten fertig gestellt. Jetzt wurde es Zeit für einen Selbstbau nach Plan. Das Projekt: ein grosser Pilotcutter......... aber ohne jede Liveerfahrung im Schiffsmodellbau. Also musste erstmal ein Übungsmodell her. Da das Modell für und mit meinem Sohn gebaut werden sollte, entschied er sich für die Maribella von Uwe Kreckel. Zu Weihnachten gabs die Pläne und eine grosse Platte dreifach verleimtes Flugzeugsperrholz 1mm. Am Wochenende nach Sylvester ging es los: Dank der Präziesen Pläne und des Fertig bestellten Kiels gings es flott zur Sache. Der Vorteil des etwas teureren Flugzeugsperrholzes ist, dass man fast alle Teile mit dem Teppichmesser oder sogar mit der Schere ausschneiden kann. Jetzt kam eine grosse Baupause durch Umstruckturierung im häuslichen Bereich: Unser Ältester zieht mit seiner Freundin zusammen...... ein Zimmer wird frei.....eine Werft entsteht!!!!:that: Danach gehts dann im Sommer zügig weiter: GFK-Beschichtung des Rumpfes und Schleifen, schleifen, schleifen, schleifen..................... Grundieren, schleifen.... Naja, dann geht die Kamera in Fritten.... grrrr...... abr das Modell wächst weiter und weiter und Pünktlich zum Stapellauf kommt die Kamera vom Service zurück: Und Wind braucht das Böötchen nicht zu fürchten: Ich war begeistert.... Aber da war doch noch...... in der Garage, das erste Boot meines Sohnes, die alte Collie II für 18€ von Ebay. Die hat doch so schnöde Gummisegel und so ein langweiliges Bermudarigg. Ab, in die Hobbywerft, den Maribellaplan auf den Tisch, ein bisschen rumgetrichts und schon steht unsere Gaffelcollie auf dem Tisch und auch im Nu auf dem Tümpel.... aus einer lahmen Schalluppe wird ein flotter Gaffelsegler , der jetzt richtig Spass amcht und, meiner Meinung nach, viel gewonnen hat. Und das Beste: der kompltte Umbau wurde nur aus Resten gebaut:

Hier Kommentare und Anregungen zum Baubericht: Die Blue Star bekommt ihre Gaffelbesegelung

Moin aus Hamburg, euch allen wünsche ich erst einmal ein erfolgreiches und gesundes 2012. Wie bereits angekündigt kommt hier nun der Umbaubericht meiner 'Blue Star' zum Gaffelsegler. Angefangen habe ich bereits im November, aber irgendwie kam ich nicht dazu es in Worte und Bilder zu fassen. Ach ja das mit Bildern ist ja so ein Thema für sich. Ganz verstanden habe ich es noch nicht, wie der Link auf die Fotos, welche ich in ImageShack geladen habe, funktioniert. Bevor der eigentliche Umbau losging, habe ich noch ein paar 'Restarbeiten' erledigt als da wären: Den Verschluß für die hintere Wartungsklappe mit einem drehbaren Rettungsring versehen Bodenbretter aus Mahagonileisten für das Cockpit Flaggenstock mit Flagge von Blissenbach inkl. gelöteten Messinghalter Uploaded with ImageShack.us Jetzt hoffe ich, das der Link funzt und ihr die Bilder auch sehen könnt . Gruß Nils Kommentare bitte hier!

Hallo zusammen, nachdem heute der langersehnte Umschlag eines gewissen Herrn K. aus U. meinen Briefkasten fast zum Bersten brachte ist es soweit: Hiermit beginnt der Baubericht einer Dulcibella XL mit dem Namen Gaffelrennziege. Der Name ist angelehnt an meine große Leidenschaft; die AC-Cupper um 1900, besonders Reliance von 1903. Das Boot wird im gewissen Sinne ein Versuchsträger sein, um Erfahrungen im Bereich Modellsegeln und Gaffeltakelung sowie deren RC- Steuerung zu bekommen. Auch soll das Gerät ohne Achterstag sondern mit Backstagen gesegelt werden. Auch wird das Thema Leichtbau hier ausführlich zur Sprache kommen. Wohl dann, packen wir es an! Kommentare bitte hier!

Ich erlaube mir mal diesen Kommantarthread zu starten. Ein sehr Interessantes Projekt und genau mein Ding. Ich mag die Gaffel-Dulci sehr und wenn diese noch ein wenig mehr regattaoptimiert werden soll, interessiert mich das umso mehr. Bin gespannt drauf, wie es weiter geht. Hier geht es zum Baubericht!

Hallo, wie angekündigt werde ich mich jetzt wohl mal an mein erstes Schiff und meinen ersten Baubericht wagen. Aber nun kurz zu meiner Peron: Mein Name ist Patrick, ich bin 23 Jahre alt, wohne in der nähe von Ingolstadt und habe dieses Jahr mein Studium in Informatik angetreten. Das Segeln hat mich schon immer fasziniert weshalb ich mir vor ein paar Jahren ne alte 470er gekauft, und restauriert habe. Aber jetzt wieder zur Maribella Bis jetzt gibts eigentlich noch nicht viel drüber zu sagen. Ausser das ich die Spanten ausgeschnitten, diese auf die Helling gestellt, Kiel und Stringer eingeklebt und die ersten beiden Planken angebracht. Bilder hab ich bis jetzt nur eins, weil alles so schnell ging. Aber ich denke mal das wird sich in zukunft ändern. Jetzt wenn mir noch einer erklärt wie ich Bilder hier hochladen kann wäre ich Dankbar Und weil das hier angeblich so üblich ist, die Kommentare bitte Hier rein

Weil das hier so üblich ist kommen hier die Kommentare rein. Danke Gruß Patrick

Nachdem nun im Thread von "Schrott" nach mehr Bildern meiner Sylvester Jungferngefahrenen "AERO II" gefragt wurde, habe ich mich entschlossen, den Bauthread auch hier einzustellen. Nachdem nun die Idee für ein neues Projekt reifte und sich dabei eine Jolle herauskrstallisierte, sollte es auch eine besondere Jolle werden, nämlich die seinerzeit schnellste Jolle der Welt!!! Leider gab es zum Nachkonstruieren kaum verwertbare Unterlagen, lediglich einige wenige Fotos und nur 3 Spantschnitte. Diese wurden genutzt, um mit "Freeship" einen segelbaren Rumpf zu erstellen. So sah der erste Entwurf aus, noch recht klobig, aber es dauert in der Tat einen Moment länger, wenn man wirklich aus einer Grundform eine einzigartige Rennjolle entwickeln will, zu viele Parameter wollen berücksichtigt werden. Langsam näherte sich die Form dem Original an, man musste schon reichlich und unauffällig modifizieren, um auf eine segelbare Verdrängung von 9kg bei M 1:5 zu kommen. Der Teufel steckt immer im Detail.... kleine Änderungen bewirken oft Grosses.... Das endgültige Modell! Insgesamt dauerte die Planungsphase mit kleinen Unterbrechungen fast 6 Wochen!

Hier bitte Mecker und Anregung zum Baubericht "Spered Avel - Eine etwas andere Dulcibella entsteht"

Kommentare, Anregungen und Fragen zur Dulcibella "Inga".

Hallo, werde hier eine Baubeschreibung über die Mighty – Servant - 3 geben. Nach Monaten der Testphasen für Tank und Wasser zu-bzw. ablauf ist es mir heute gelungen ohne teure Zusätze die Mighty – Servant – 3 zum Leben zu erwecken. Den Rohbau hatte ich vor ein paar Jahre in der Bucht günstig gekauft. Auf dem ersten Bildern ist der Ursprung des Bausatzes zu sehen. Bild 01 und 03 zeigt das Vorderteil mit den 2 Bugstrahlrudern, diese werden gesondert mit einem Fahrtenregler gesteuert. Bild 10 zeigt ein Blick ins Vorderteil von Oben. Auf Bild 19 sieht man den Haupttank mit dem Hecktank und Steuerung. Bild 22 zeigt das Heck von Unten. Bild 25 zeigt das ganze Ausmaß der Mighty – Servant - 3.

Hier nun der Platz für eure Kommentare.... Gruß Lars Link zum Baubericht

Hallo zusammen schon vor langer Zeit wurde ich vom Dulcibella-Virus befallen, hier im Forum aber bin ich neu. Für meine ersten beiden Dulcis habe ich mir damals 2 Bleibomben bei Mario gekauft. Beim letzten Hochseesegeln habe ich mit Arno über meine verkleideten Bleibomben diskutiert und Arno hat mich gebeten, meine kleine Anleitung zur Herstellung dieser "Verkleidung" hier zu veröffentlichen. Da ich sicher nicht der Einzige bin, der nicht gerne an Blei rumspachtelt und schleift, komme ich diesem Wunsch gerne nach. "Tiefziehen" von ABS als Halbschalen für die Kiel-Bleibombe der Dulcibella Material: Sperrholz-Reststück ca. 25x10 cm (oder anderes Holz) für die Schablone ABS-Platte 1 mm ca. 8x20 cm, 2 Stück nötig 2. Brettchen als Unterlage für die Erwärmung im Backofen Muttis Ofenhandschuhe zum Herausnehmen aus dem Backofen Vorgehen Die halbe Bleibombe von Mario habe ich auf ein Stück Abfallholz gelegt und rund um die Bombe mit ungefähr 1mm Abstand eine Linie gezogen. Dieses Holz nicht zu klein wählen, damit man beim Formen des ABS rundherum gut drücken kann (das Holz auf dem Foto war etwas knapp bemessen und ist nach der 2. Schale gebrochen). Anschliessend wird mit der Laubsäge, möglichst auf der Linie, die Form ausgesägt und mit der Feile die Innenkante der Schablone nachbearbeitet bis diese rund um die Bleibombe etwa 1.5mm Luft hat. Hier kommt es nicht so sehr auf das genaue Mass an, viel wichtiger ist der schön geschwungene Verlauf der Form der mit der Bleibombe übereinstimmt. Der herausgesägte Innenteil wird nun mit der Feile so bearbeitet, dass seine Form genau bündig mit der Bleibombenhälfte ist. Dies gibt den "Sockel" (auf dem Bild unter der Bleibombe), welcher bei der ABS-Schale den geraden Rand zum Schneiden ergibt.

Hallo Leute ! In diesem Tread möchte ich euch Fragen stellen und mit euch über den Baubericht "Segelboot Nicole" diskutieren. Als erstes mal eine (ganz dumme ?) Frage : Ich habe für meine DigiCam und verschiedene andere Anwendungen eine größere Zahl 2600er und 2700er NimH Mignonzellen. Spricht etwas gegen einen "Batterie-Halter" mit eben diesen Mignonzellen als Empfängerakku ? Wie sind eure Erfahrungen mit diesen Dingern ? Ist ein Spannungsabfall messbar ? Wie sieht es in Verbindung mit Feuchtigkeit (Korrosion an den Kontakten ?) aus ? Der Witz wäre halt das ich nicht noch einen Akkusatz für gelegentliche Segeltörns rumliegen hätte. Man könnte einfach 4 Stk. von den Kamera-Akkus nehmen. Und man hätte Ersatz immer dabei. VG, Holger

Hier geht es zum Baubericht.

Nabend Gemeinde, was zu lesen und kucken Im Maschinenbau wird ja schon geraume Zeit gewerkelt und es Zischt schon gewaltig Boiler - Eigenbau nach VTH Plan Nr 321.6527, fertig auf 10 Bar abgedrükt. Maschine- Eigenbau nach VTH Plan Nr 320.0318, zukt schon fehlt aber noch was. Der Puffer frei nach diversen Plänen die ich jetzt so habe Derzeit Spanten in 1:25 ausgesägt Ach so, der Heitzer hat schonmal zur Bauaufsicht angeheuert. Immer besser den Maschinenraum von Anfang an zu kennen Eigentlich gehört in einen Puffer eine Einzylindermaschine aber wegen dem Selbstanlauf hab ich zwei genommen. Ralph

Hier sind die Kommentare zu finden. Nach langer Recherche startet nun ein neues Projekt, das mir seit einer Fahrt mit einem der historischen Götakanalschiff in Schweden in der Nase sticht. Doch zunächst ein paar Infos zum Original: Die Wilhelm Tham wurde 1912 von Motala Verkstad (Vätternsee/Schweden) gebaut - zusammen mit zwei weiteren baugleichen Schiffen. Von diesen drei Schiffen existiert heute nur noch die Wilhelm Tham, allerdings umgebaut und mit einer Dieselmaschine versehen. Auf dem Götakanal verkehren insgesamt noch drei traditionelle Götakanal-Schiffe: MS Juno, MS Wilhelm Tham und MS Diana (alle in den 60er Jahren von Dampf auf Diesel umgerüstet. Schiffslänge: 31,5 m - Schiffsbreite: 6,73 m - Tiefgang: 2,72 m - BRT: 268 to Das ist die Wilhelm Tham auf einem alten Foto - noch in der ursprünglichen Version mit dem langen Vordeck und Mast / Ladebaum, der beim Umbau entfernt wurde. Ende Januar 2009 fiel der Startschuss. Eine Kopie der Werftpläne habe ich aus Schweden bekommen (ein Dank an Janne Hermansson) - ohne diese wertvolle Hilfe hätte ich das Projekt nicht starten können. Die Pläne sind in 1:32 - ich habe sie mir auf meinen Baumaßstab 1:24 umgerechnet - das ergibt mit 1,31 m Länge eine gute Modellgröße. Nach Scannen der Spanten und Kontrolle der Maße nach dem Ausdruck konnte ich mit den Holzarbeiten beginnen. Die Spanten wurden aus 4mm Sperrholz gesägt. erste Stellprobe der Spanten - zum Größenvergleich ein AA-Akku Die weitere Vorgehensweise: Beplankung mit 3mm Abachi-Leisten, spachteln, schleifen, spachteln ... die übliche Prozedur. Wenn der Rumpf glatt ist, werden die Plattengänge aufgebracht sowie die Profile der Rammschutzleisten etc. Dann wird von dem Urmodell in Glasfaserkunststoff ein Negativmodell angefertigt (zweiteilig) in das dann die Rumpf reinlaminiert wird - so können mehrere Rumpfabzüge vom Urmodell gezogen werden. Die Beplankung ist fast fertig. Die erste Spachtel- und Schleifprozedur liegt hinter mir. Viele Grüße Christian

Hallo, endlich kann ich auch mal einen Baubericht verfassen zwar nicht über ein besonders schnelles oder besonders Maßstabsgerechtes aber immerhin ein Boot. Also heute sind die Pläne von der Dulcibella in einem Ordentlich dickem Umschlag angekommen. Mit dabei war direkt ein Plan zur Gaffelrig Ergänzung. Die Pläne sind alle in einer sehr guten Qualität und Vollständig. An dieser Stelle mal ein dickes Lob an Herr Kreckel der mich sehr gut beraten hat und dann die Pläne auch innerhalb 2-3 Tagen gesendet hat. Hab echt so ein Din A0 Blatt unterschätzt als ich es auspackte und ein Plan in der Hand hatte der fast so groß ist wie ich. Aber lange Rede kurzer Sinn: Und los geht's mit meinem Projekt Dulcibella Xl. Sobald das Holz da ist werde ich mich daran geben und die Spanten auszusägen. Leider alle Teile per Hand da in meiner Dekupiersäge irgendwo eine Unwucht drin ist. Wie viel mm bietet sich hier eigentlich zum Spantenbau an in der Baubeschreibung steht 5-6mm aber was sollte ich nehmen? Hier geht's zu denn Kommentaren. Gruß Tim

Hier könnt ihr Kommentare,Kritik und Anregungen zu meinem Bauvorhaben los werden. Gruß Tim

Guten Abend allerseits! Mancheiner mag sich jetzt denken: "Was will der Kerl denn?, der hat doch eh nix gebaut!" - Richtig! Warum nun poste ich einen Baubericht, obwohl ich noch nichts gebaut habe und doch eigentlich keine Bauberichte mehr mit Gedanken und Fotos von gekauftem Zeug anfangen wollte? Nun, da das Hafenprojekt zu Zeit (jaja, ich weiß Ferien) etwas arg eingeschlafen ist und ich da ja ein bisschen Verantwortung für habe wollte ich mal Fortschritt vortäuschen und einfach Aktivität machen. Was ich hier machen möchte ist kein Baubericht im konventionellen Sinne, sondern eher ein Werdegangmehrwochenbuch (Tagebuch will ich nicht schreiben ). Darin will ich auch meine Gedankengänge bei der Planung darlegen und so (auch durch Fehler) hoffentlich etwas Inspiration ins Projekt bringen. ------------------- Also gut, fangen wir mal an: Was haben wir denn an Vorgaben? Länge: 500 oder 1000mm Breite: 300mm Geplante Freibordhöhe: 60mm Abstand der Verbinderlöcher von der Verbindungskante: 43mm Abstand der Verbinderlöcher von der anderen Kante: je 65mm Durchmesser der Verbinder(löcher): 25mm Auch die Position der Elekroverbinder ist genau angegeben - Auch die wollen bei der Konstruktion der "Kiste" berücksichtigt sein. A propos Elektro: Mindestens auf der Landseite elektrische Verbinder. - Will ich überhaupt eine Landseite? -->Darüber mache ich mir Gedanken, wenn ich meine Gedanken mal aufgemalt habe. Man muss zwar noch ein paar mehr Maße aus der Skizze berücksichtigen, aber die brauche ich jetzt ja nicht abzuschreiben. So, das soll mal reichen für den Anfang, ist so schon zu lang, als das es jemand freiwillig lesen würde Einen Kommentarfred gibts auch schonmal.

So, der Anfang ist gemacht. Ichhab ja lange überlegt aus was ich die Hafenmodule eigentlich mache. Zwischendurch kam mir auch mal der Gedanke an Alu-Blech, aber die vorletzte Idee war Sperrholz, laminiert. Alles Schnee von gestern. Ich bin wieder bei meinem Lieblingsmaterial GFK und meiner Lieblingsbeschäftigung, dem Abformen gelandet. 8) Eigentlich blöde daß ich da nicht eher drauf gekommen bin, was liegt näher als GFK? Das Zeugs ist absolut wasserfest, leicht, preisgünstig, superstabil und aus der Form kann ich mir gleich mehrere Module unterschiedlicher Länge rauszaubern. Ich hab mir gestern nen Kasten aus Spanplatte Weiss zusamengebaut mit den Innenmaßen 100x30x13 mit ner zusätzlichen Platte zum einsetzten um auch kürzere Module zu machen. Ausserdem hab ich schon Styrodur besorgt, bei der Baywa, weils das im Baumarkt nicht gab. Das werden die Auftriebskörper. Und Jungs, ihr werdet Augen machen wie einfach es ist mittels 4 Schrauben die variable Freibordhöhe mit diesen Auftriebskörpern zu realisieren. Eigentlich wollte ich heute das erste Modul abformen, aber blöde wie ich manchmal bin hab ich nicht beachtet daß ich nur noch 25g/qm und 80g/qm-Gewebe daheim habe, und das ist halt mal ein bisschen zu fein. Es sollen ja stabile Hafenmodule werden die auch mal ne wildgewordene Lehmar abkönnen. Ich hab mir gerade 20qm 250er Gewebe in ebay geschossen. So, genug geschwafelt. das erste Bild vom Bau eines Hafenmoduls:

Hier geht es zu den Kommentaren. 1 Nachdem von Revell der Bausatz des "SK Hermann Marwede" nicht mehr im Sortiment geführt wird, habe ich beschlossen dieses Modell RC- tauglich zu bauen. Habe ihn nicht mehr direkt von Revell sondern über einen Händler in der großen E-Bucht ergattert. Zwar etwas teurer als der ursprüngliche Preis im Laden. Das hat man davon, wenn man Modellprojekte zu lange hinausschiebt... Den Gedanken dazu hatte ich schon länger- nun musste ich zuschlagen, sonst ist die Chance vorbei. Mir ist durchaus bewusst, dass es hier und in diversen anderen Universen Bauberichte, etc. über die RC- Marwede gibt. Nichtsdestotrotz möchte ich auch einen darüber schreiben und die Forum- Gemeinde teilhabenlassen. kurz zur Hermann Marwede: größter in D in Dienst gestellter Seenotrettungskreuzer, auf Helgoland stationiert, 46m- Klasse mit 400 t Gesamtverdrängung. 25Kn bei einer Reichweite von 2120 Seemeilen. nicht zu vergessen: Tochterboot Verena der Bausatz: Maßstab 1:72 Länge: 64cm Skill Level 5, bei etwas mehr als 300 Teilen Das Modell sticht vor allem durch das Design heraus und die Möglichkeit das Tochterboot absetzen und wieder aufnehmen zu können. Diese Sonderfunktion sollte natürlich auch ferngesteuert ermöglicht werden. Baubeginn: Der Bausatz kommt in gewohnter Revell- Manier daher, dazu gibt es nicht viel zu sagen Die Spritzgussteile sind weiß, was bei der weißen Lackierung des Modells sicherlich von Vorteil ist, da man sich um die Deckkraft keine Gedanken machen muss. Gesamt sind es 9 Bögen (inkl. der Rumpfschale und den klaren Teilen f. Fenster, Bullaugen, etc.) Zuladungstest: da der Bausatz nicht zum Ausbau mit einer Fernsteuerung gebaut ist, habe ich zuerst einen Zuladungstest in der Badewanne durchgeführt. Dabei mussten die Ausnehmungen der Bugstrahlruder und der Bereich, in dem später die Heckklappe sitzt, provisorisch zugeklebt werden. Isolierband tut’s hier auch die Schnelle. Als Ballast kommen, Münzen, ein Leatherman, Batterien, etc. zum Einsatz und so wird der Rumpf beladen bis ein gut aussehender Tiefgang erreicht ist. Nach dem Wiegen ergaben sich für die Hermann Marwede 1400g Zuladung, mit den knapp 250g des Rumpfs selbst mach das eine gesamte Verdrängung von 1650g- da sollte sich einiges an RC- Material ausgehen. Nach diesem Test richten sich eigentlich der gesamte Einkauf der Komponenten und die Möglichkeiten der Zusatzfunktionen. Für die Verena sieht das freilich ganz anders aus: 34g können in den Rumpf zugeladen werden... ob das mal gut geht, die Verena wird deshalb hinten angestellt und mit Mikrokomponenten ausgerüstet werden. Aber erstmal weiter bei der Marwede. Als Komponenten wird folgendes zum Einsatz kommen: Empfänger Multiplex Pico 4/5 Regler (Robbe Navy 15) Lipo Tiefentladeschutz v. Graupner 2S Lipo mit 1000mAh 2x Speed 320 Ruder Servos- Carson MultiSwitch f. Sonderfunktionen das ganze wird mit einer Graupner MC-15 gesteuert. Als Wiedereinstieg in die Plastikmodellszene fertige ich die ersten Teile, die vor dem Lackieren geklebt werden können. Das sind diverse Rettungsinseln, die Schwimmkörper des Schlauchboots, die Stufen am unteren Teil des Führerstandes, etc.Dann wird die Airbrush- Ausrüstung wieder mal hervor gekramt und die Decks bekommen einen ersten grünen Anstrich und die zuvor gefertigten Teile bekommen ihre erste Schicht weißen Lack. Bevor es am Rumpf weitergeht, hab ich die beiden kleinen Böcke zum Lagern des Schiffs mit Blei beschwert und diesen Ballast innen (die Böcke sind hohl) mit Spachtelmasse eingegossen. Dadurch werden die Böcke schwerer und stabiler für den Bau. Der Rumpf hat andeutungsweise Spanten, die aber mit Holzspanten aus 3mm Sperrholz verstärkt werden. Zusätzlich habe ich den Bereich um die Ruder und der Wellen mit 120g/m² Glasfasermatten und Epoxy verstärkt. Nach dem Trocknen merkt man deutlich, dass die Verwindungssteifigkeit zugenommen hat- so sollte es ja auch sein. Die Heckklappe wird mit 2 Nylonscharnieren beweglich gemacht. Dazu müssen die „Lager“ von Revell entfernt werden und im unteren Schwenkbereich Platz geschaffen werden, damit die Klappe weit genug öffnet. Die Klappe wird später von einem Servo (mit einem vergrößerten Servohorn) bedient werden, sodass das Absetzen des Tochterboots auch ferngesteuert klappt.
