Außenborder Lower Leg 1.0.1

   (1 review)

About This File

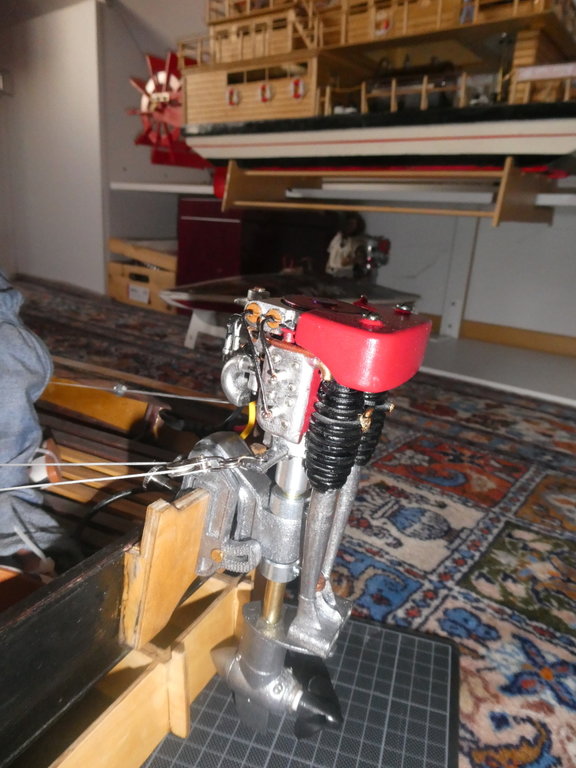

Lower Leg aus Kompaktwelle und 3D-Dtuck-Teilen




Hat sich schon bei ein paar Fahrten gut bewährt.

Halbschalen: Haelfte1_plastikAB.stl und Haelfte1_plastikAB.stl sind bei Shapeways mit "Versatile Plastic" gedruckt - das ist laser-gesintertes Nylon anständiger Qualität (da habe ich bei anderen Zulieferern auch schon bröckeligeres gehabt.)

Lower Leg: Ist eine abgesäbelte Kompaktwelle mit außen 8mm Durchmesser. Gelagert in 8mm Lager, das in das Gelenk eingepresst ist. Querachse ist eine M4-Schraube mit Schaft, die entsprechend zugesägt wurde.

Zahnräder: https://www.ebay.de/itm/Kegelzahnrad-aus-Stahl-Modul-0-7-16-16-Zahne-1-Paar-B-4-/190789437150 Kegelzahnräder aus Stahl, Modul 0,7 mit Made.

Lager: Alles 4mm: 2* ohne Bund, 1* mit Bund.
http://www.cncshop.at/index.php?a=123
http://www.cncshop.at/index.php?a=127
http://www.cncshop.at/index.php?a=1762

Wellenschmiere: Graupner Wellenfett

Gelenk: Da sind 2 Entwürfe dabei, die unterscheiden sich vor allem darin, wie hoch der AB am Transom sitzen soll...

Zusammenbau-Hinweise
Fehler in der Konstruktion: Die Zahnräder mönnen nicht vernünftig abgestützt werden, hier wäre besser, man könnte noch 2 Scheiben zwischen Lager und Zahnrad schieben. Das führt dazu, dass sich die Zahnräder auf den Wellen auseinander schieben. Daher: In die Wellen Kerben geschnitten, in die die Maden eingreifen können. Zusätzlich wo geht mit Beilegscheiben abgestützt (ich denke, das ging beim "oberen" Zahnrad) und auch noch mit Schrauben-Fixierung fixiert...


What's New in Version 1.0.1   See changelog

Released

  • Like 1

User Feedback

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.
Note: Your post will require moderator approval before it will be visible.

Guest

Ralph Cornell



Interessant! Der Außenborder, der vorher an dem Schlauchboot dran war, war ein umgebauter imitationsmotor aus Resin von Robbe. Der jetzige ist besser, liefert mehr Schub. Mehr wollte ich an sich nicht. Aber wenn man die Plastikradkomponenten durch solche aus Messing ersetzen würde... und anständig mit Kugellagern ausstatten würde... Bessere Schraube drauf... und ein kleiner Brushless als Antrieb...
