Found 4 results

  1. Hallo Hier stelle ich mal meine Studienarbeiten im Zusammenhang mit der Propellerentwicklung für Modellschiffe ein. Die erste Arbeit entstand als Studienarbeit während meines Bachelorstudiengangs. Die Arbeit befasst sich mit der Entwicklung eines Propellers. Als Vorgabe dient die geplante Fahrgeschwindigkeit und die Zeilsetzung eines maximalen Schubs ohne Kavitation an den Blättern. Der Propeller wird dazu in kleine Streifen geteilt und für jeden Streifen der Anströmwinkel und der maximale Anstellwinkel des Profil gegenüber der Anströmung ermittelt. Dies wird über der gesamten Blattspannweite gemacht und daraus ergibt sich die Verwindung des Propellers. Im Nachgang würde ich mit den im Master gewonnen Erkenntnissen anmerken, dass die durch den Propeller induzierte Geschwindigkeit bei der Auslegung "vergessen" wurde. Grundsätzlich ist das Vorgehen jedoch zu gebrauchen. Die nachfolgende Arbeit mit einer Strömungssimualtion konnte zumindest zeigen, dass das Ziel der Kaviatationsfreiheit grundsätzlich eingehalten wird. Messungen am entwickleten Propeller sind bisher leider noch nicht erfolgt. Schwerpunktentwurf_Daniel_Krafft.pdf
  2. Hallo. Für meine STABERHUK habe ich einen Soundplayer für ein Typhon gebaut. Diesen Soundplayer möchte ich hier für den Nachbau vorstellen. Die Beschreibung des Prototypen und weitere Informationen findet Ihr hier. Hardware Beschreibung meines WAV-Player mit PIC18F4685 Der WAV Player spielt die Sounds von drei verschiedenen Typhons ab. Die Sounds sind im Flash Speicher des PIC Controllers als WAV-Datei mit 8 bit Mono 16kHz abgelegt und werden auf Knopfdruck wiedergegeben. Zum Abspielen über einen Lautsrecher ist ein Verstärker erforderlich. Die Lautstärke kann über einen Trimmer eingestellt werden. Die Sounds sind fest im Programm eingebunden und können nicht ohne weiteres verändert werden. Eine Kontroll-Led leuchtet während der Soundwiedergabe und kann bei Bedarf über einen Jumper abgeschaltet werden. Anschlüsse: 1. Stromversorgung: Der Player enthält einen 100mA Spannungsregler welcher den Controller mit 5 V versorgt. Er kann daher mit 5 V oder mit 12 V (8 - 16V) betrieben werden. Klemmen hierfür: +12 V oder +5 V und GND (Masse). 2. Audioausgang: Der Verstärker wird an den Audioausgang angeschlossen. Klemmen hierfür: Audio und GND. 3. Soundwiedergabe: Auf der Platine des WAV-Players befindet sich eine Taste. Diese ist parallel zum Eingang SND 1 geschaltet. Wird diese Taste gedrückt, oder der Eingang SND1 auf +5 V gelegt, so wird der Sound abgespielt. 4. Reserveeingänge: Die Eingänge SND2 bis SND5 sind Reserveeingänge des WAV Players für evtl. andere Sounds und werden beim Typhon nicht gebraucht. 5. Programmieranschluss: Neben dem PIC Controller befindet sich ein 5 poliger Pfostenstecker. Dies ist der Programmieranschluss für den PIC Kontroller. Hier kann ein neues oder geändertes Programm in den Kontroller geflasht werden. Soundauswahl über Jumper: Über drei Jumper können die Sounds und das Verhalten ausgewählt werden. Je nach Jumperstellung kann jeder Sound entweder einfach oder als Endlosschleife, solange die Taste gedrückt bleibt, abgespielt werden. Folgende Sounds sind abspielbar: Jumper 1 gesteckt: Leslie125 8bit mono 16kHz Einfach Jumper 1 und 2 gesteckt: Leslie125 8bit mono 16kHz Schleife Jumper 2 gesteckt: Kahlenberg 8bit mono 16kHz Einfach Jumper 2 und 3 gesteckt: Kahlenberg 8bit mono 16kHz Schleife Jumper 3 gesteckt: Nathan44 8bit mono 16kHz Einfach Jumper 1 und 3 gesteckt: Nathan44 8bit mono 16kHz Schleife Dateien: Folgende Dateien sind in diesem Projekt enthalten: - Schaltplan --> Schaltplan als Handzeichnung - Bestückungsplan --> Bestückungsplan der Platine - Platinenlayout --> TIF Datei des Layouts - Eagle-File --> Platinenlayout für EAGLE-CAD - Stückliste --> Stückliste für den WAV Player - C-Programm --> C-Quellcode des WAV Players - HEX-File --> fertig compilierte Datei die direkt in den PIC gebrannt werden kann - Include - Init --> Initialisierungsdatei für den PIC Kontroller - Include - Konfig --> Konfigurationsdatei für den PIC Kontroller - Soundfiles --> Sounds im h-Format zur Einbindung in das C-Programm - Beschreibung.txt --> Diese Datei Hier der Prototyp auf einem Steckbrett Unter dem Mikrocontroller befinden sich weitere Bauteile und ein paar Brücken Der fertige Soundplayer. Durch die Software wird er zum Typhon Platine des Soundplayers von Unten Ein kleines Filmchen erklärt nochmal den Anschluss und einige Funktionen Jeder Nachbau geschieht auf eigene Gefahr. Für Schäden die durch einen Nachbau entstehen übernehme ich keine Haftung. Jeder der dieses Typhon nachbauen möchte kann diese Dateien für den privaten Gebrauch verwenden. Eine komerzielle Nutzung ist verboten. Ich wünsche viel Spass beim Nachbau und bin gespannt auf eure Komentare. Viele Grüße aus dem Ruhrgebiet Manfred Von Moderator Antias bearbeitet Youtube Link wiederhergestellt. Typhon.zip

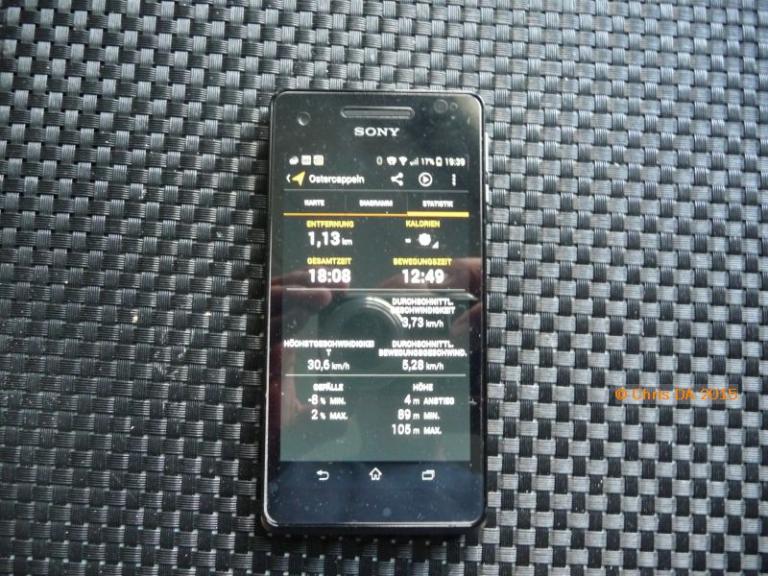

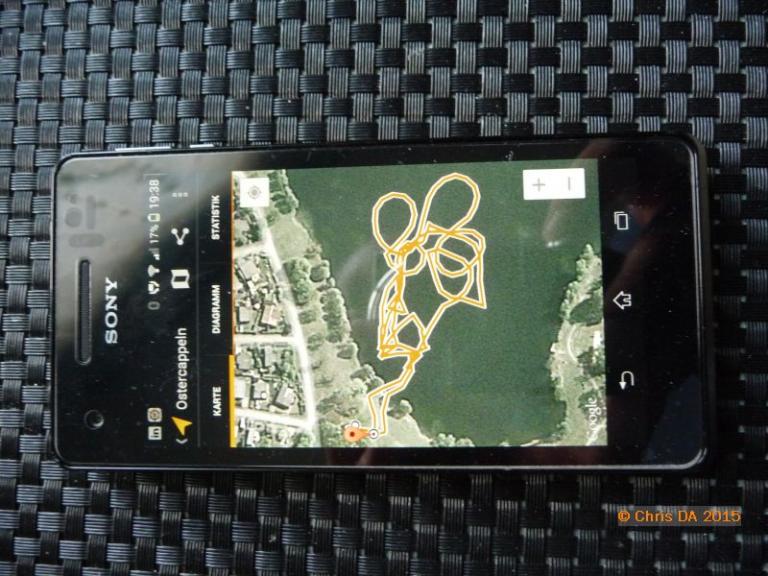

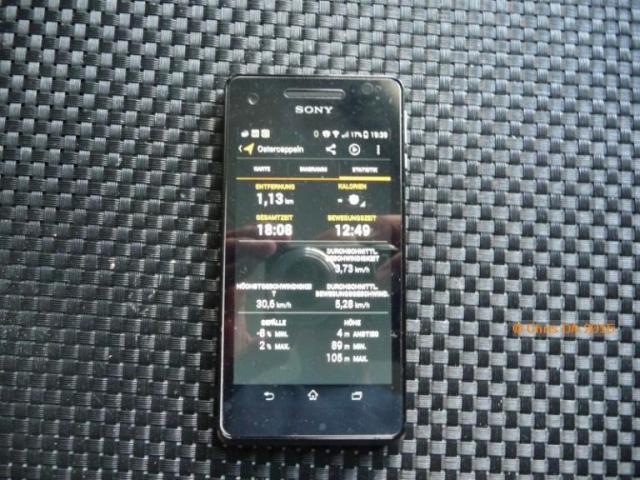

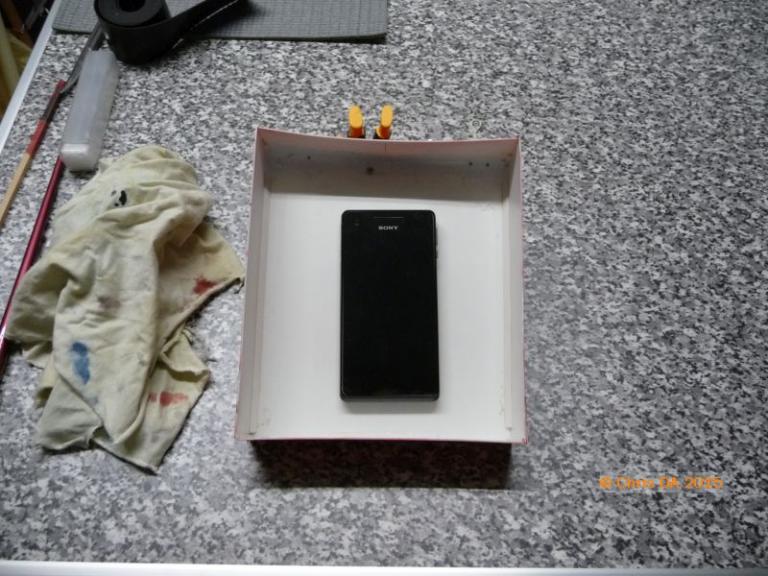

  3. Hallole, hier mal eine Idee bzw eine Möglichkeit der Geschwindigkeitsmessung des Modells - ohne grosse Kosten (jaja, der Schwabe wieder ). Ich hatte mir auf mein Smartphone ne App geladen, mit der man Wanderungen, Reisen etc etc aufzeichnen kann und auswerten. Ob man das braucht oder nicht will ich hier gar nicht diskutieren. Die App heisst MyTracks oder Meine Tracks ABER: Diese App kann man auch in unseren Modellen verwenden! Einfach Smartphone rein ins Boot, vorher die App starten, und dann aufzeichnen. Hier mal ein paar Bilder vom UT2015 in meiner Thordur: Im Deckel hinten am Heck mit Klebenband befestigt Dann mal gefahren und aufgezeichnet (Man sieht den Kronensee von oben) Und hier die Auswertung Über die Genauigkeit etc kann ich nix sagen aber mir reicht das so. Man könnte sich auch noch den Kalorienverbrauch ausrechnen lassen, aber das basiert auf Körpergewicht..... Nix Bootsgeweicht Auf jeden Fall ne einfache und billige Möglichkeit, ohne dass man sich ein extra GPS zulegen muss Grüsse Chris
  4. Hallo! Sehr interessant, wirklich!!! Ich schlage mich schon seit längeren mit dem Gedanken, mal einen Segler auf Spant zu stellen. Ich habe da noch einen Bauplan. Bis jetzt war aber Segeln so wie "Böhmische Dörfer" für mich. Jetzt ist aber schon etwas Licht ins Dunkel gekommen. Danke, Sascha:that:
×
×
