Salue Zäme suche für meine Boje ( klein ) 1:25,

Eine einfache Schaltung, Blink LED,

Wasser Kontakt für zum leuchten, Laden über Griffe +-, Lipo 1Z , hat mir da jemand ne Lösung? Gruss vum Walensee Christian



[MatthiasSchumi]

Hallo Christan,
Du könntest eine Schaltung zur Leckwassererkennung nutzen um die Boje einzuschalten wenn sie ins Wasser kommt. Entweder haben die schon eine Blinkfunktion oder die muss über Blink-LEDs oder eine separate Blinkschaltung realisiert werden. Zum Laden wären Kontaktstellen an den Griffen der Boje und eine passende Ladeaufnahme, ggf. 3D-Druck, eine Möglichkeit.

[Steinbeisser]

Gibt es fertig z.B. hier

https://www.conrad.de/de/p/protector-15017-wassermelder-mit-externem-sensor-mit-internem-sensor-batteriebetrieben-2886924.html

und sollte sich leicht den Gegebenheiten an der Boje anpassen lassen.

Zum Laden reicht ein parallel geschalteter Anschlußstecker oder zwei blanke Kontakte zur Verbindung mit Krokodilsklemmen.

[Opalin]

Danke euch für eure Info

[MatthiasSchumi]

Hier noch ein paar Beispiele für Wassermelder:
VTH: WASSERMELDER FÜR SCHIFFSMODELLE allerdings erst ab 5V
Je nach der Baugröße Deiner Boje könnte etwas Bastelarbeit mit den Bauteilen nötig sein.

Alternativ wäre ein Reed-Kontakt möglich, da brauchst Du aber auf dem Boot eine definierte Ablage die den Kontakt öffnet wenn die Boje dort abgelegt ist. Das wäre dann ohne große Elektronik sondern Änur' Elektromechanik.




[Chris DA]

Zzwecks Wasserschalter: das geht noch einfacher!

[MiSt]

Randbedingung ist gemäß Eingangsposting 1s LiPo.

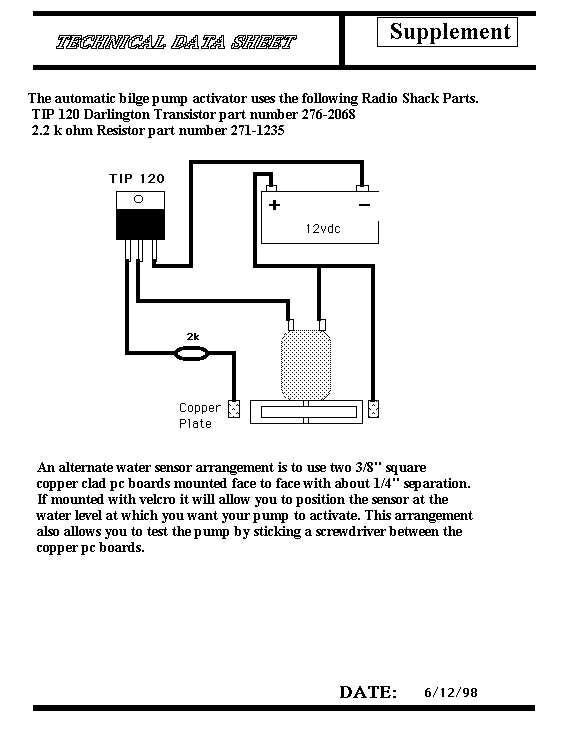

Das bedeutet im Betrieb eine aktuelle Spannung zwischen 3,3 und 4,2V je nach Entladezustand des LiPo. Diese Tatsache gilt es im Hinterkopf zu behalten. Ein Darlingtontransistor hat im voll durchgeschalteten Zustand mindestens 0,6V Spannungsverlust, wenn man damit einen Blinkgeber einschaltet, tut das bei der geringen Versorgung "weh". Bei den 12V aus dem Screenshot fällt das nicht groß ins Gewicht.

Die Sache ist also nicht ganz so einfach, wie es scheint.

• Man muss zunächst mal dafür sorgen, dass die Schaltung, die den Wasserkontakt erkennt, wenig Verluste produziert. Das kann eine zweistufige Transistorschaltung sein, aber eben kein Darlington, was die Verluste auf eine Sättigungsspannung von 100-150mV reduziert
• dann benötigt man eine Blinkschaltung (z.B. ein astabiler Multivibrator aus zwei Transistoren), der für sowas gerne genommene NE555 funktioniert mit so niedrigen Spannungen nicht. Diesen Multivibrator schaltet man entweder als Ganzes ein, oder man blockiert ihn mit dem Ausgang der Detektorschaltung, bis Wasser erkannt wurde ==> Freigabe
• idealer Weise benötigt die Schaltung in der Boje ohne Wasserkontakt dann keinen (NULL) Ruhestrom, um den LiPo nicht zu entladen bei Lagerung. Das ist ebenfalls keine ganz simple Randbedingung
• last not least ist man auch hier mit der Problematik der LED-Vorwärtsspannung vs. Stromkontrolle konfrontiert.
  • also eine rote oder grüne LED mit ~2V Vorwärtsspannung wählen, dann kann man seriös einen Vorwiderstand dimensionieren und bekommt einigermaßen gleichmäßige Helligkeit über die Entladung
  • weiße oder blaue LEDs, oder auf deren Technologie basierende rosa, rote, türkise, grüne oder sonstwie gefärbte LEDs werden wegen der Vorwärtsspannung von 2,7-3V problematisch

Die Ladeschaltung für den LiPo packt man sinnvoller Weise komplett ins Mutterschiff, und führt nur direkt die Anschlüsse der Zelle raus, auch wenn dann eine gewisse Kurzschluss- und Verpolungsgefahr besteht. Dafür kann man gut die handelsüblichen und günstigen Lader für die 1s-Heliakkus verwenden, wenn man nicht sogar in der Boje einen solchen Akku nutzt (zu groß?).



Edited May 6, 2025 by MiSt

[wilopaan]

Nimm einen 2N7000 Mosfet, und ein Blinke-LED: super einfach, kein Ruhestrom



Blink-LED (ab2V): https://leds-and-more.de/3mm-Blink-LED-Rot-diffus-1000mcd-60-selbstblinkend-18-23Hz

[MiSt]

Ein sehr guter Vorschlag, ich würde der "Stückliste" noch einen Widerstand von 1M vom Gate nach Masse zufügen, damit die Boje nicht unkontrolliert angehen kann während der Lagerung (es bleibt bei "kein Ruhestrom"). Und auch als ESD-Schutz für den MOSFet.



Edited May 6, 2025 by MiSt

[wilopaan]

vor 37 Minuten schrieb MiSt:

Ein sehr guter Vorschlag, ich würde der "Stückliste" noch einen Widerstand von 1M vom Gate nach Masse zufügen, damit die Boje nicht unkontrolliert angehen kann während der Lagerung (es bleibt bei "kein Ruhestrom"). Und auch als ESD-Schutz für den MOSFet.

... das hatte ich vorausgesetzt ... dachte, das wäre schon genannt worden.



Jedenfalls funktioniert das schon langer Zeit als Wasserfühler per Telemetrie in meinen Modellen.

[wilopaan]

Sorry, aber der 2N7000 is doch etwas auf Kante genäht: vllt besser ein TN0702, der hat ein Vgs(th) von < 2V.

[Opalin]

Am 6.5.2025 um 13:52 schrieb MiSt:

Ein sehr guter Vorschlag, ich würde der "Stückliste" noch einen Widerstand von 1M vom Gate nach Masse zufügen, damit die Boje nicht unkontrolliert angehen kann während der Lagerung (es bleibt bei "kein Ruhestrom"). Und auch als ESD-Schutz für den MOSFet.



Danke

[Ralph Cornell]

Ich habe @Opalin einmal zwei Bojen geschickt, die mit einfacher Elektromechanik funktionierten - ein Reedkontakt, ein Schwimmerschalter und eine Blink-LED.

Heute würde ich das etwas anders machen, Als Ladekontakte würde ich zwei gegenüberliegende Griffe aus Messingdraht nehmen. Und den Schwimmerschalter würde ich durch einen Wasserschalter ersetzen.

Zwei Probleme bleiben: Wie groß ist der verfügbare Innenraum? Und das Problem der Benetzung... Wenn die Boje aus dem Wasser kommt, ist ihre Oberfläche nass und bleibt es auch mindestens eine Weile. Sie würde also immer noch blinken.

[Opalin]

Salue Ralph ich bin heute mal daran mit einem Bekanten das ganze anzuschauen und mal sehen was wir hinbekommen.

danke dir für deine Infos.. gruss Christian



[Opalin]

Weis jemand die Blinkfrequenz von roten und grünen Tonnen? Gruss Christian

[Hansen-Bengel]

Jede blinkt anders, sonst könnte man sie nicht auseinander halten und wüsste nicht, wo man gerade ist. Die Blinkfrequenz ist dafür auf der Seekarte eingetragen.
