RNLI Severn 1:72 von Airfix mit RC


JojoElbe

Recommended Posts

Moin,

wie schon angedroht, hier kommt die kleine Version, vielleicht so zwischendurch.

Bausatz ist gekommen, morgen druck ich mir ein paar Bauberichte/-Teile aus. 1/72 ist noch nicht ganz so schlimm wie 1:87 oder gar 1:200 aber um mal einen direkten Vergleich zu haben:


die großen sind so 1:20-1:18 je nachdem ob Hühnen oder eher durchschnittliche Engländer und der Lütte dazwischen 1/72. Da wird das Anmalen noch spannend. (groß = PLA, klein = Resin)

Eine Figur drucken lohnt nicht, so hab ich ein paar bekannte genommen und eine Horde Arbeiter dazugepackt und schonmal die Werftcrew gedruckt.
Wie immer, beim Pausemachen erwischt:


Mal schauen wann ich an den Bausatz gehe. Mit dem Tyne ist es etwas anstrengender, da hab ih im Moment nicht den Kopf für.

VG

Joerg

Und hier ist Platz für Senf:



Edited by JojoElbe
  • Like 2
Link to comment

Moin,

hab mir am Wochenende mal ein paar Werkzeuge zusammengesucht. Gut, das meoiste lag eh in den Schubladen, aber die Skalpellhalter hab ich lange nicht mehr benutzt. Und die Lesebrillen geputzt!


Es gibt ein paar Bauberichte mit oder ohne RC, das ist sehr hilfreich, denn ich will den Aufbau abnehmbar machen und gleichzeitig das Innenleben zusammenkürzen. Das bedeutet als erstes: Aufbauanleitung bitte nicht zu ernst nehmen....

Dann habe ich den Tip gelesen man solle die beiden oberne Rumpfseiten erst am Deck festkleben, dann geht's unten besser mit zusammenkleben.

Grundsätzlich eine gute Idee, aber ich will ja unten noch ran. Also hab ich die Seitenteile nur am Bug zusammengeklebt und dann an das Deck angepasst und dort nur mit Tesafilm fixiert. Dann den unteren Rumpf angeklebt und schliesslich das obere Heck eingepasst. Ging eigentlich ohne Probleme, bisschen viel Kleber an manchen stellen aber dafür gibt's Schleifpapier.

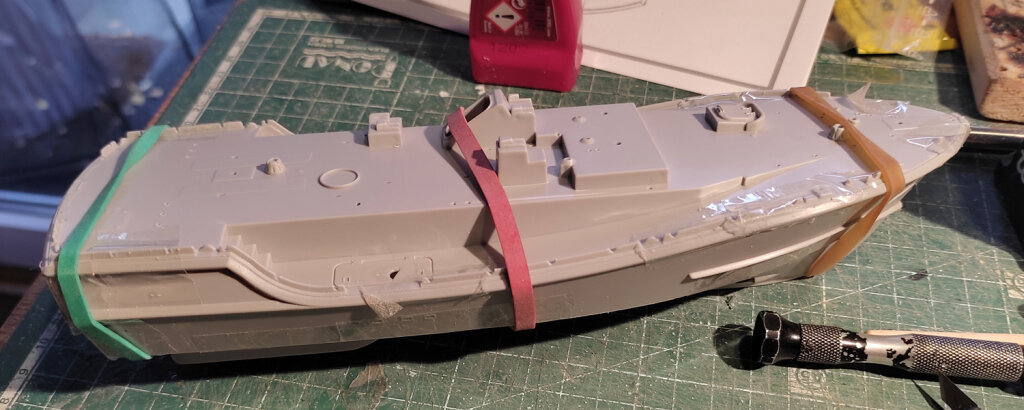

Mit dem Deck drauf kann man ein wenig Anpressdruck durch Gummibänder erreichen.


Vorher hatte ich den unteren Rumpf noch vorsichtig 10min dünner gefräst... von 22,7 auf 21,4 Gramm .... hm... war wohl zuuu vorsichtig.

Als nächstes kommen entweder Ruder und Servo dran oder ich komme am Aufbau weiter, da muss ich ja einiges umplanen, damit der abnehmbar wird und ich genügend Decksöffnung habe. Und natürlich ein paar Gramm Diät...

Schöne Woche,

Joerg

P.S.: Das Tyne schläft etwas in seinem Bootshaus bis es Zuhause wieder etwas ruhiger ist...

  • Like 4
Link to comment

Moin,

im Rumpf noch ein wenig mit dem Messer entfernt, keine Ahnung was das am Ende bringt 3gr ....  man hofft ja nur.

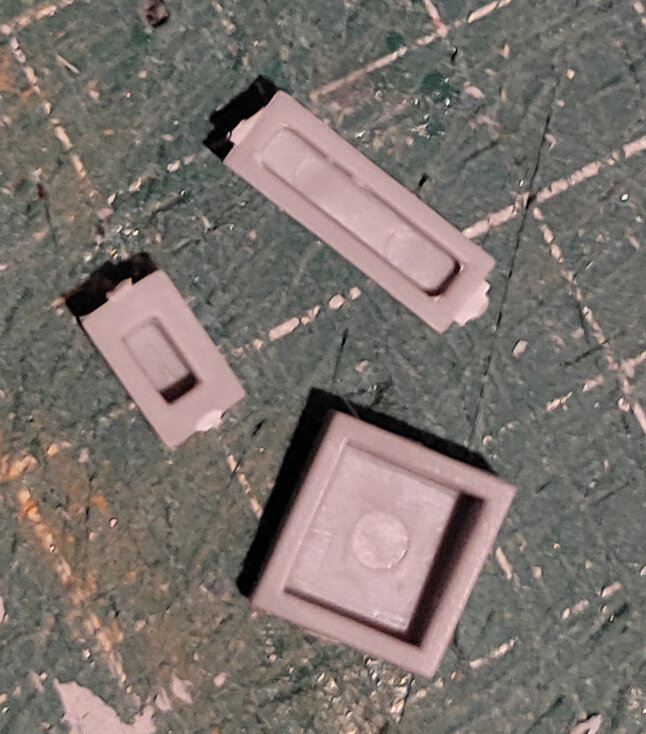

So geht's auch mit Anklebeteilen:



beim nächsten Mal wird's mehr, aber das ist schon eine verdammte Fummelarbeit, schließlich hab ich eine Werft für 1:20 ....

Die kleinesten Klammern kann man auch hier mal verwenden:


Sonste eher Tesafilm, und das ist auch schon zu breit (also meine Rolle) und Gummibänder...


Jo, wie man an der Fotoreihenfolge sehen kann, mal eben locker 80 Schritte übersprungen ... Bedienungsanleitungen sind nicht so meins :shock:

Nein, natürlich wurde die Klebe- bzw. Bauanleitung durchgeschaut. Ich will aber den Aufbau separat abnehmbar machen und das Innenleben ebenso herausnehmbar, fals ich weniger Gewicht zum Fahren brauche.

Also den Aufbau zusammenkleben


das ergibt dann die ersten Schnittlinien für das Deck darunter:


hinten muss ich noch ein wenig nachdenken, eigentlich will ich auch noch einen Notzugang für die Rudersteuerung einbauen.

Mikromotoren, Motorregler und micro bzw.nano Servos sind eingetroffen. Eine Lupe hab ich ja noch, aber so eine feine Lötspitze dann doch nicht. Da hoffe ich mal auf einen Platz im Institut, ist ja nicht allzuviel zum Löten. Insgesammt läppert sich aber ganz schön was zusammen, weil eben kaum was aus dem Fundus kommt.

VG

Joerg



  • Like 6
Link to comment

So, noch einmal nachgefräst, hätte man vorm zusammenkleben mehr machen sollen, ist aber das erste Mal, da hatte ich noch nicht genug Mut.

Also heute mal gegen das Licht gehalten und die dickeren Stellen markiert:


noch ein wenig gefräst und vonn 88,8 auf 87,2g (Rumpf+Deck+Aufbau-grob)  ... immerhin.

large.IMG_20221111_103029-1500.jpg.421bbeccab40628fa1d3a7c2145b4648.jpglarge.IMG_20221111_103019-1500.jpg.8196f35eb9afa07a20a5930eb7f55fa5.jpg

Nun ginge es nur noch auf 'nem Leuchttisch mit Fräsen weiter. Was ich noch versuchen kann ist mit Schleifer das etwas ebener zu bekommen, bringt maximal vielleicht noch 2g.  Auf 74g komm ich aber nicht mehr.

VG

Joerg

  • Like 4
Link to comment

Moin,

nach brutaler OP bin ich bei 80,6g


was das weise ist hinten.... ein neuer Süllrand :shock: -- vorn fehlt noch ein Querstück

Der kann vielleicht noch 1mm abgehobelt werden.

Typischer RC Moellbauer, als erstes alles für RC und dann mal schauen was noch an Platz/Gewicht über ist.

Kann mich bei den SMD LEDs nicht entscheiden zwischen 403 und 603 .... irgendwie muss ich die noch eingiessen, im Büchlein steht was von UV Kleber. Epoxy find ich übertrieben. Klar sollte er sein.  Ginge auch noch Klarlack 10x .... und dann oben abfeilen und den Gehäuseteil mit einem Haar anmalen.


J



  • Like 6
Link to comment

Moin, ging ein wenig weiter am WE...

der Fahrstand wurde zusammengebaut und dann zusammengeschrumpft.  Letzlich bleibt der vorder Teil über:


dieser lässt sich von unten in den aufbau schieben und wid vorn von einem 0,5mm PS Plättchen gehalten und hinte mit einem 2x2 oder war es 3x3mm Neodymmagneten gehalten:



large.IMG_20221113_190725-1000.jpg.cf4e71dd7a5e430fb8cdfae1a848c9af.jpglarge.IMG_20221113_190701-1000.jpg.cb3adc13ee2ef3e3a49e73117c9a53b8.jpg

Dabei hab ich die Seitlichen Zugänge und Lüftungsöffnungen im Aufbau gegengeklebt und weil das Deck ja fehlt unten mit o,5mm PS verschlossen. Das sind die Kästen an den Seiten.


Am Ende wird der gesamte Innenraum schwarz und nur eine kleine Lampe starhl von der Decke und wird dabei so abgeschirmt, dass der hintere Raum dunkel bleibt.

Das mag vielleicht die vielen Scale Modellbauer stören, mir ermöglicht das nochmal 7g zu sparen.

Hier kann man zum einen den Effekt der Kästen sehen, in diese Öffnungen kommen noch Schwanenhalslüfter und Wasseranschlüsse. Zum anderen mal der Vergleich zum Marwede Tochterboot Verena im gleichen Maßstab.  DAS wird eine Herausvorderung, obwohl, auch das gibt es schon.


Jo, und dann war da noch das Bugstrahlruder.... Die Idee gibt's auch im großen Mastab, von oben ein Motor mit einem Paddel einfüren. Soll funktionieren....

Gut, ich dachte eigentlich die Motoren von den Helikoptern von Peter wären kleiner. Hätte ich mal vorher schauen sollen, aber 6mm geht gerade noch so. Die Rohre halb auffeilen und dann zusammenkleben klingt eigentlich recht einfach.  Man sollte vor dem Zusammenkleben am besten alles fertig haben, sonst wird's nix.  Morgen folgt dann der dritte Versuch, zum Glück hab ich 1m PS Rohr dafür....


Oben links die Fahrreglerplatine, ein herrkömmlicher Stecker zum Empfänger (wird später alles klein neu gemacht) und die Idee des Stevenrohrs, V2.... Ach ja, der Motor mit dem (verbogenen) Plättchen drauf.

So, in der Woche hoffe ich auf das Material für Welle, Stevenrohr und SMDLED's usw.

Schöne Woche,

Joerg

  • Like 6
Link to comment

So, natürlich hab ich keine kleineren Rohre, aber einen 3D Drucker. Sollte reichen zumindest für den Test.

Also die Schieblehre genommen .... dämlich abgelesen, FreeCad angeschmissen und Blödsinn gedruckt:


Nochmal richtig abgelesen, Freecad geändert und dann klappt es:


Hier sieht man ein wenig Paddel. Das könnte vielleicht noch größer, oder das Rohr kleiner (noch nix geschliffen oder so).


Aber wichtiger ist, dass die Idee funktioniert, mit 1AA Akku direkt angeschlossen:

Fazit:

die Idee funktioniert, ob dieser Aufbau reicht werden wir sehen. Durch drucken kann man ja schnell ein paar Varianten herstellen.  Einziges Problem: am Anfang ist Luft im Rohr, die im Motorrohr geht erst raus, wenn man es schräge hält, dann funktioniert es aber.

VG

Joerg

  • Like 7
Link to comment

Vergessen abzuschicken, ist schon etwas her...

Moin,

hab schonmal die Ruderkoker (2mm Messingrohr, innen 1,1mm) eingeklebt, mit zwei Plättchen die noch von der Gesina übrig sind als Bodenverstärkung + eine Querstrebe. Ruderansteuerung ist nicht mehr fertig geworden. Dafür hab ich noch zwei Querstrahlrudergehäuse gedruckt. Einmal das untere Rohr verkleinert aber vergessen es zum Zentrum des Motor+Paddelrohres zu verschieben.

Das zweite ist besser, auch hat es einen minimal kleineren Durchmesser für das Paddel bekommen so, dass der Motor nicht nach unten durchrutschen kann. Das Paddel wurde nochmal neu gemacht, 1mm nach unten versetzt und ein klein wenig größer - so,  dass es gerade nicht mehr im Gehäuse schleift.

Mit 1,5V gaht es, aber man kann sehen, dass noch Blasen rauskommen. Am Ende geht's noch fixer.   Für mich reichts erstmal. Der Motor wird nur abgedichtet eingeklebt, entweder mit Gummikleber oder Fett. Er schaut oben 1,5mm aus dem Rohr heraus, so dass man ihn immer herausnehmen kann.



Schönen Sonntag,

Joerg

Edited by JojoElbe
  • Like 4
Link to comment

Moin,

parallel zum Severn ging es weiter auf dem Dachboden mit aufräumen und vergrößern der Werft für das Tyne. Hier unten ebenso sortieren, etliche SMD Bausteine Stecker usw mussten mal sortiert werden, weil ja jetzt noch mehr Krams dazugekommen ist.

Und dann kam mir so eine Idee.....


Ihr kennt das ja, mehr sag ich lieber nicht...

VG

Joerg

  • Like 4
Link to comment
  • 1 month later...

Moin,

da ich ein wenig lernen wollte mit dem Springer Tug war am Severn mehr oder weniger Pause.

Besatzung ist gedruckt und schonmal vorgemalt. Finetuning fehlt noch:


Dann hab ich jetzt die Wellenanlagen nochmal neu gebaut 2mm Rohr, innen 1.5mm an den Enden Kupferhülsen eingelötet, 1mm Stahlwelle.


Die Federkuplungen sind grundsätzlich nicht übel, aber besser wäre wohl starr und dann den Motorhalter einleben bei noch nicht final verklebtem Stevenrohr (ala Gundert starre Wellenanlagen). Gut, bei der Schiffsgröße werd ich nicht mit Vollgas einmal über den See fahren, eher durch die Pfütze. Die Motoren haben zwei Flache Seiten und passen so gut in einen einfachen Halter. Darunter schiebe ich einen Keil bis der Motor gut drin sitzt. Angeheftet ging die Testfahrt schonmal ganz gut, trotz unterschiedlicher Schrauben mit gleicher Drehrichtung.

Die dicken Kabel muss ich auch noch tauschen, die sind zu starr für den geringen Raum.

Ok, soviel für das Severn, es geht weiter!

VG

Joerg

Edited by JojoElbe
  • Like 7
Link to comment

Moin,

hilft alles nix: Motorhalterungen sind schon die übernächsten (weeeniger Geiwcht) und die Kupplungen will ich mit Silikonschlauch ersetzen.... aber erstmal wiegen ob der leichter ist. Schleifen muss ich dann auch noch.

Propeller hab ich mit Freecad gebastelt, die sind zwar dick aber sogar PLA druckbar. (die Dicke der Blätter kann ich von 0.8mm heruntersetzen wenn ich Resin drucke).

Durchmesser 16mm

large.992789759_Screenshot(56).png.d3f9879ec69c393a13d3acbc01b23840.pnglarge.1856123980_Screenshot(55).png.6170b6f3a48cac9c6931e5d71576b06d.png

gut, die Spitzen im Loch bohr ich nachher raus, muss eh die 1mm für die Welle einmal durchbohren.

Parallel will ich auch noch einmal Messing cutten und einen bauen.

Joerg



  • Like 2
Link to comment
  • 1 month later...

Moin,

ich vergass noch nachzuliefern:


220er angeschliffen + Alkohol abgewischt, Grundierung und Molotow.... die Grundierung mag den Airfix Rumpf wohl nicht.

Daher lag es auch ein paar Wochen und ich hab an den Kleinen weitergemacht. Da mir die Zeit bis zur Messe und zum Usertreffen wegläuft und das Severn erst im Nowember gebraucht wird ist der Weiterbau jetzt offiziell bis mindestens Juli verschoben.

VG

Joerg

  • Like 4
Link to comment
