USCG POINT CLASS – 82’ , Point Ledge


veax63

Recommended Posts

Hallo ,

Ich möchte hier mein Projekt vorstellen. Es handelt sich um eine ältere Einheit der US-Küstenwache , die USCGC 82'- Point Class " POINT LEDGE ".

Gebaut wird nach einem zur Verfügung stehenden Plan ( ist aber schön etwas älter und etwas ungenau + Kopien des damaligen Werftplanes + zusammengetragenes diverses Bildmaterial ). Baumaßstab wird 1:24 so wie der ältere Bauplan. Somit ergibt sich eine Modellgröße von 1,052 m ...als handlich.

Das Model auf dem Foto stammt von einem Kollegen aus den Staaten.



Gruß Axel







Hier der Link zum Kommentarthread:
https://www.schiffsmodell.net/index.php?/forums/topic/18914-kommentare-zu-uscg-point-class-–-82’-point-ledge/#comment-235722

  • Like 8
Link to comment
  • 1 month later...

Hallo zusammen,

Es geht langsam voran , zwar in kleinen Schritten , mit dem Projekt. Die Spanten wurden schon mal grob vorgeschnitten... Feinarbeiten folgen demnächst.

Bis dahin Tschü u. Gruß

Axel


  • Like 4
Link to comment

Hallo zusammen,

heut habe ich mal geschafft aus dem ganzen Grobschnitt den Feinschnitt der Spanten zu realisieren ...es geht halt langsam voran gesundheitlich bedingt.

Tschü. Axel


  • Like 5
Link to comment

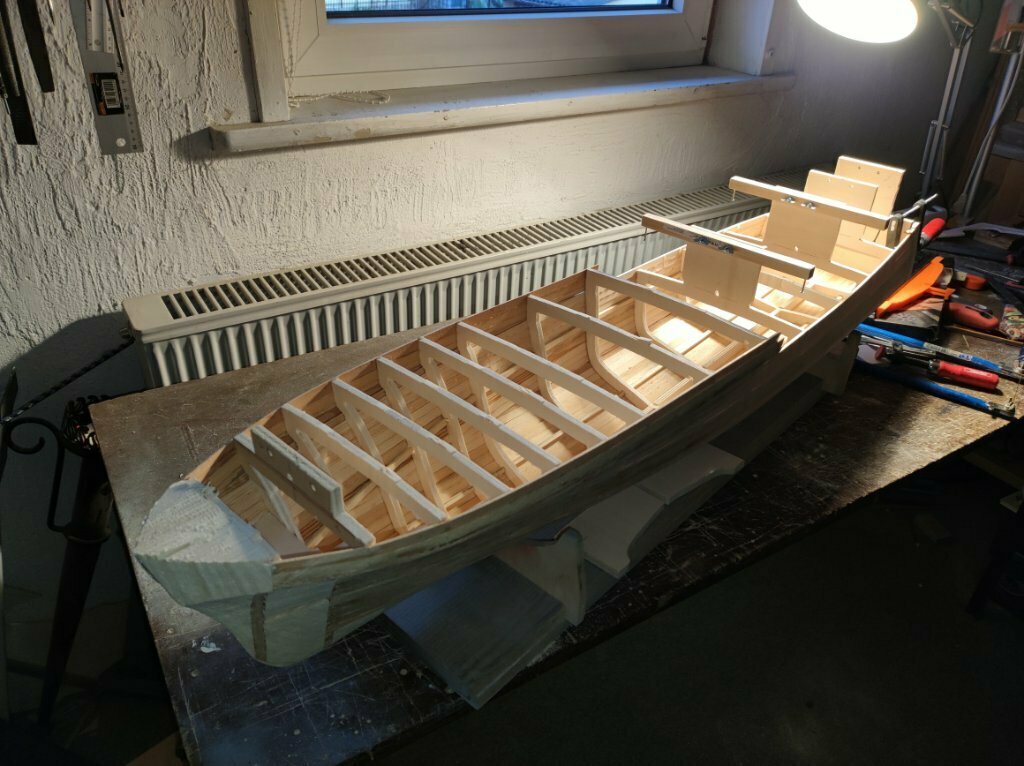

Hab heut den Bug & Heckbereich zugemacht , wenn dann alles schön durchgetrocknet ist wird demnächst alles entsprechend in Form gebracht.

Bis dahin ... Gruß und Tschü. von der Baustelle.

Axel



Edited by veax63
  • Like 3
Link to comment
  • 2 weeks later...

Hallo,

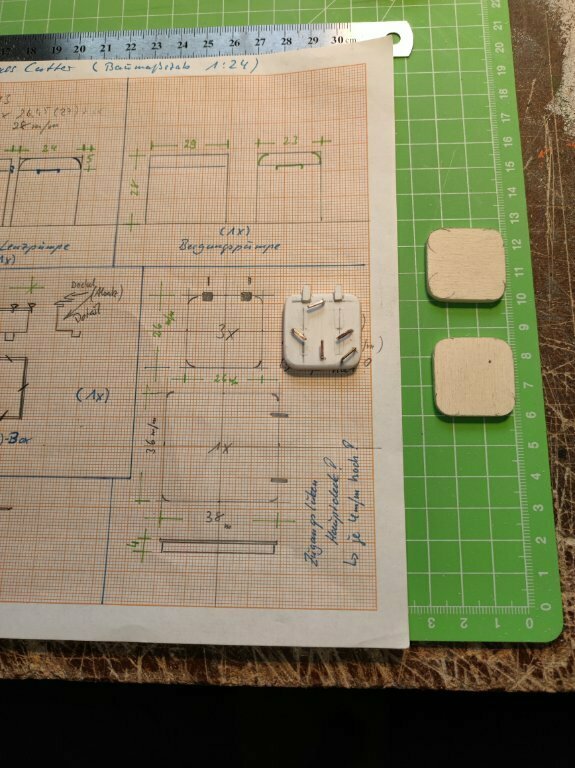

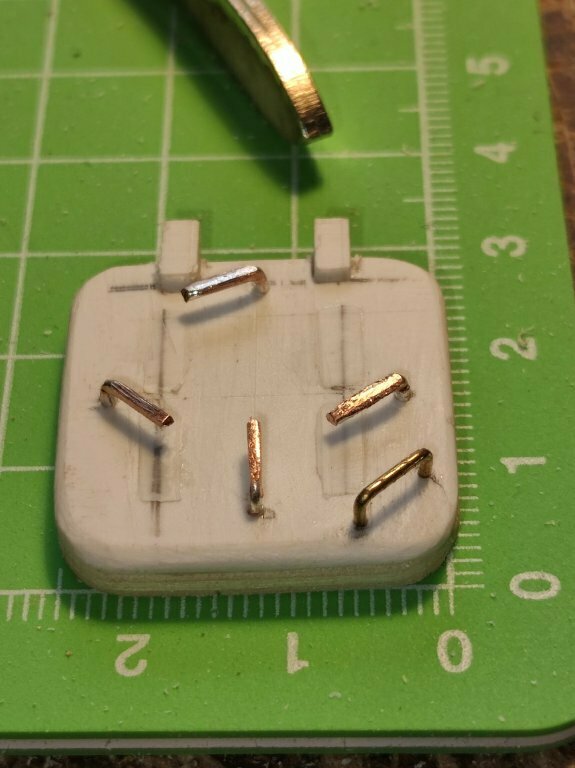

Da ich in Sachen Modellbau z.Z. etwas ausgebremst bin (Reha), habe ich angefangen einzelne Ausrüstungsgegenzustände von dem zur Verfügung stehenden Material zu zeichnen und umzurechnen.

Bis demnächst

Gruß Axel


  • Like 1
Link to comment
  • 3 weeks later...

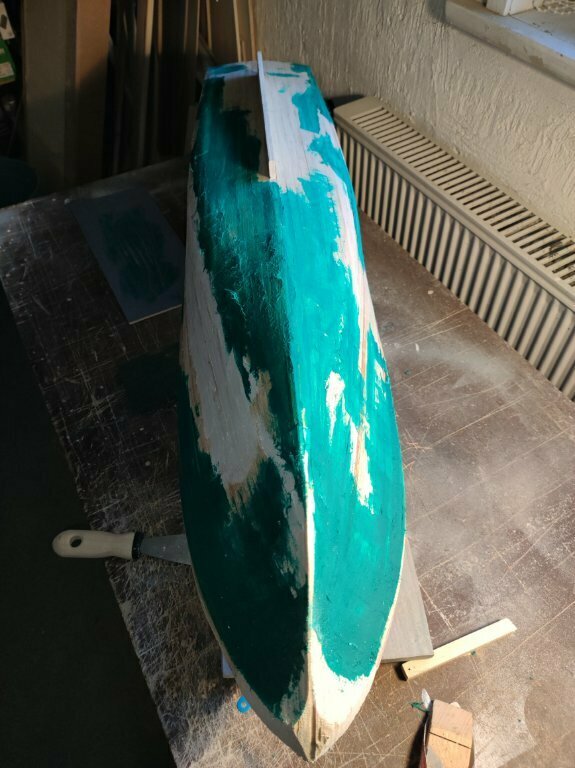

... der Ami hat Mal Freigang spendiert bekommen , da kann ich besser Konturen bearbeiten  ( hab ich zuvor beim U-JÄGER auch gemacht ) und wenn lamiert wird kommt der Rumpf kurzerhand wieder auf die Helling. Am Heck habe ich noch etwas unterfüttert , da der Schwung über den letzten Spant geht und ich unnötige Löcher vermeiden will.




  • Like 4
Link to comment

Hallo ,

... kurze Rückmeldung von der Baustelle , Baustander fertsch , Heckpartie begonnen zu bearbeiten dabei festgestellt , dass es ein Fehler war den Heckspant nicht voll zu belassen...egal aus Fehlern lernt man bekanntlich. Es wurde einfach wieder mit dem herausgenommenen Material aufgefüllt.

Für heut ist erstmal Schluss mit der raspelei :lol: , denn es muss noch einiges runter aber dazu demnächst.

Tschü.

Axel






Edited by veax63
  • Like 4
Link to comment
  • 3 weeks later...

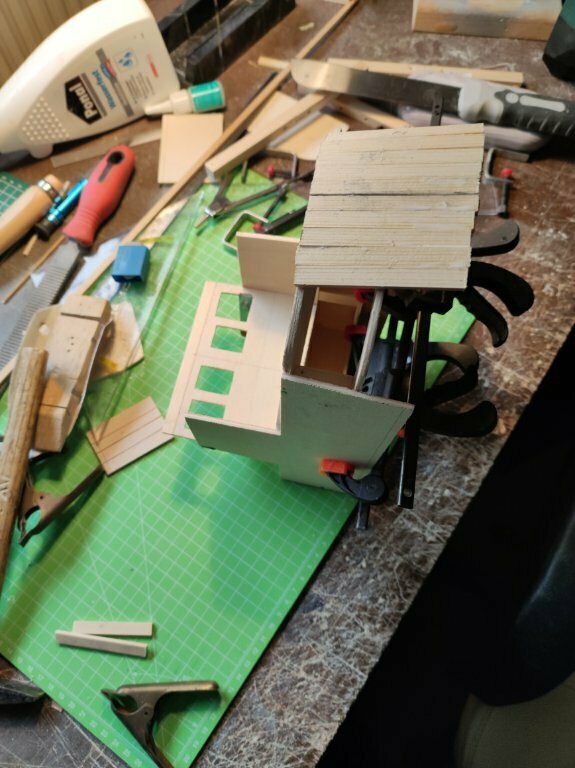

...hier Mal wieder was von der Baustelle ,da momentan Baustopp am Rumpf ist habe ich mich dem Deckshaus gewidmet.

... umgerechnet , gezeichnet , Schablonen gefertigt.

Das unter Teil (Trägermaterial ) wurde schon mal provisorisch zusammengestellt.

Bis demnächst Gruß

Axel





Edited by veax63
  • Like 2
Link to comment

...und wieder ein Stückchen weiter:D. Auf dem einen Foto sieht man einen  Hilfsspant, welcher dann teilweise wieder herausgetrennt wird . Ich will nämlich versuchen die Innenausstattung mal so gut wie es geht etwas nachzubilden...aber das ist eine andere Geschichte / Baustelle.

Achso ... zum Schluss wird noch dünnes Glasgewebe außen aufgebracht ... so der Plan.








  • Like 3
Link to comment

Aus ganz wurde heute mal kaputt ... und aus kaputt wurde wieder fast neu .

Irgendwas war nicht stimmig ist ... folglich noch mal alles durchgeschaut und nachgemessen und siehe da 12 mm zu lang und auch der Fahrstand war irgendwie gewachsen .



  • Like 2
Link to comment
  • 2 weeks later...
  • 1 month later...

 ,

...melde mich mal kurz zurück auf der Werft  :wink: .

... ungewollte Aufbausanierungsarbeiten ( fiese Risse in den Rundungsbereichen ) an meinem Uboot-JÄGER hatten sich eingesteo , daraufz wurde kurzerhand Epoxidharz abgemischt und der jeweilige Rest ( bei 110 min ) Verarbeitungszeit zum versiegeln der Rumpfinnenseite und des Deckshauses genommen.IMG_20220522_161944.jpg.0ae651452e64d0fa3754a976a9affc57.jpg

Aufbausektion vom U- Jäger mit 0,10mm Glasgewebe und EpoxydIMG_20220522_162007.jpg.149421073797af9ce5b80dd548d8c287.jpgIMG_20220522_162240.jpg.344253350fbfee1ccaaadb441542e5ac.jpg

Grüße Axel

  • Like 5
Link to comment
  • 1 month later...

N'abend,

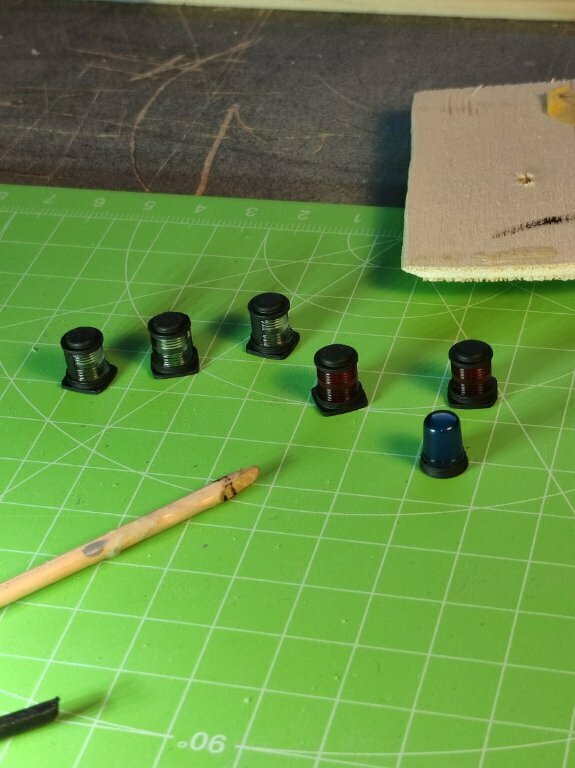

Hier mal ein kleines Lebenszeichen vom Projekt. Hatte mich in der wenigen Zeit mit diversen Kleinigkeiten befasst , u.a. die Rettungsmittel und spätere Beleuchtung ( zumindest einen Teil davon ) mit etwas Farbe versehen. Ferner noch ein wenig am Deckshaus gefriemelt ... das dunkelgraue ist die Schablone für die beiden seitlichen Verkleidungen .IMG_20220707_155948.jpg.35da4b89f48a30e096caddfa5b546a79.jpgIMG_20220707_173824.jpg.01e44d83995f5c535cb6becd30385117.jpgIMG_20220708_191848.jpg.aa95d4ac85b3bd29cc37bbbfcb35878f.jpg

Bis demnächst Gruß und Tschü.

Axel

  • Like 3
Link to comment
  • 2 weeks later...

Hallöchen,

Hier ging es ein wenig weiter , nix weltbewegendes... aber immerhin ;). Habe die Unterzüge für den vorderen Decksbereich eingesetzt und im hinteren Teil die Seitenleisten / Begrenzungen für diesen Bereich angebracht . Da ich das Deck komplett in diesem Bereich abnebar gestalten werden bleibt die Reling am Rumpf und durch die große Öffnung kann ich dann ohne Behinderungen Einbau / Wartungsarbeiten durchführen. ( ... so ähnlich wie beim U- Bootjäger Hai ) IMG_20220719_171852.jpg.10ade445f5d65e08f537ba581f051dd4.jpgIMG_20220719_171956.jpg.5c63b850b8c5fa8faf2d1b36e6f046fd.jpgIMG_20220719_172031.jpg.16d4a310f70d201f21b5e97fbe83f656.jpg

Bis zum nächsten mal

Grüße

Axel

  • Like 3
Link to comment
