Problem beim Bau eines 76mm Geschützes in 1:100

Hallo,

erst mal bitte ich um Entschuldigung wegen des nichtssagenden Themas, aber ich weiss nicht wie ichs nennen soll.

So: nu zu meinem Problem:

Beim 76mm Geschützturm der Deutschen Bundesmarine ist über dem Lauf eine Aussparung zu erkennen. Dort ist eine Art Blende zu sehen.

Nun wäre meine Frage, bewegt sich die bei der Höhenverstellung des Laufs mit oder nicht und wenn ja, wie baut man sowas in 1:100 (Geschütz soll auch Höhenverstellbar sein)

Zu sehen ist das ganze:

hier, hier und hier.

hoffe mir kann jemand helfen und Danke im vorraus,

mfg

LWX

Hai,

erstmal zu deiner ersten Frage! Diese Aussparung bewegt sich mit, da sie fest mit den Rohr verbunden ist.

Ich verstehe jetzt ehrlich nicht wo dein Problem ist, die Höhenverstellung realisierst du am einfachsten durch ein kleine "Seilzug" den man leicht durch den Torso in den Rumpf führen kann. Wenn du deine Probleme etwas genauer beschreiben könntest, wäre das schon recht Hilfreich.

:wink:

Hi,

mein Hauptproblem ist, dass ich nicht weiss wie weit sich der Lauf rauf und runter bewegt, bzw wie ich diese "Blende" herstellen soll, da das Ding ja nicht rund ist (,oder?).

mfg

LWX

Edit:

Seilzug klingt verdammtgut, Danke

[Käptn Neo]

Ich weiß jetzt irgendwie nicht, was das für eine Aussparung sein soll, geschweige denn welche Bllende gemeint ist. Der Lauf ist klar, da meinst du grob gesagt das Rohr, aber der Rest? Verstehe die Frage nicht...

Tach,

@Neo:

Ich méine die schwarze Fläche über dem Geschützrohr!

mfg

Ich kenne das besagte Geschütz nicht, sondern kann dir nur sagen wie es beim MK 45 aussieht. Da ist diese "Blende" fast Rund. Hast du schonmal ein Zeichnung dazu gemacht? Damit findest du herraus ob eine runde Verkleidung im Modell aussehen würde. Achte besonders auf den sauberen Abschluß an den Übergängen!

Hast du den Angabe die den maximalen Verstellwinkel des Geschützes beschreiben? Anhand solcher Angaben könnte man leicht die "Länge" der Rohrbewegung berechnen.

Zitat von Admiral Teddy

Hast du schonmal ein Zeichnung dazu gemacht?

.. will ich mal probieren

Zitat von Teddy

Hast du den Angaben die den maximalen Verstellwinkel des Geschützes beschreiben?

... leider nich

*zeichnungmach*

mfg

Ich schau mal ob ich was passendes zum Geschütz finde. *Such ... such* :wink:

Hab mal ne zeichnung gemacht, sieht aus als könnte es gehen, oder.

hier der link:

hier gehts zu meinem Fotalbum

mfg

Edit: Bild is vielleicht a weng gross geraten

Ne so meinte ich das nicht! Ich mach Nachher mal ne Zeichnung, wenn ich wieder da bin. :wink:

[EDIT]Hast du Maßeangaben zum Geschütz? Breite, Höhe und so was?[/EDIT]

[Antias]

Moin lwx

http://www.naval-technology.com/projects/fly/fly4.html

http://www.futura-dtp.dk/FLEET/Artilleri/76oto.html

http://www.otomelara.it/products/sch..._medium_76c_te .

Hätte ich anzubieten.

Die dunkle Fläche ist die Abdeckung zum Innenraum.

Die bewegt sich mit dem Rohr auf und ab. An einigen HiFi-Anlagen gibt es bei Schiebeschaltern eine ähnliche Technik.

Herzliche Grüße

Matthias

Tachchen,

@antias: ich danke dir, saugutes Material!!

@Teddy: antias letzter link is der beste, mit maßen Winkeln und allem was das Herz begehrt.

Sieht sehr rund aus, oder?

mfg

LWX

[Antias]

Hallo LWX,

danke für´s Lob

Hast Du auch schon mal hier http://www.swob2.de/modell/koeln/koeln100.htm die Bilder angesehen???

Herzliche Grüße

Matthias

Hi,

@antias: jetz muss ich dich schon wieder loben, die Seite is für mich noch besser, weil die anderen 3 Links nich die Deutsche Version gezeigt haben.

mfg

[Antias]

Hallo LWX ,

ich habe mal etwas gestöbert. Mitte letzten Jahres wollte ich mal ein Schnellboot Klasse 143 der BM bauen. Dabei sind mir die

http://www.s46-fuchs.de in Fotoalbum blättern,

http://www.s54-elster.de/Frame_inhalt.htm und dann unter galerie und oto-melara 76

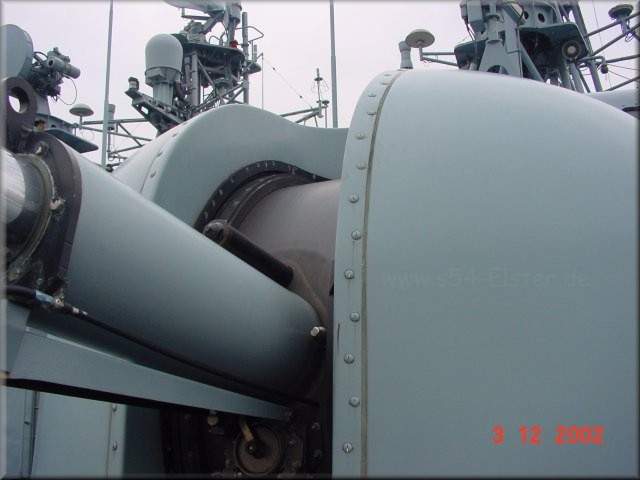

http://www.s54-elster.de/images/oto76/oto9klein.jpg

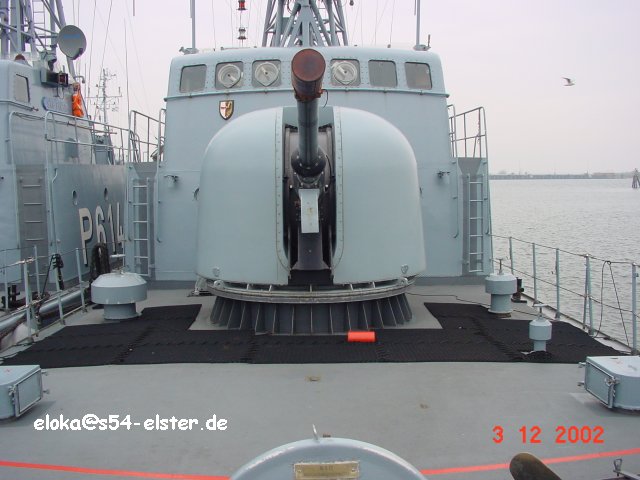

http://www.s54-elster.de/images/oto76/Oto3klein.JPG

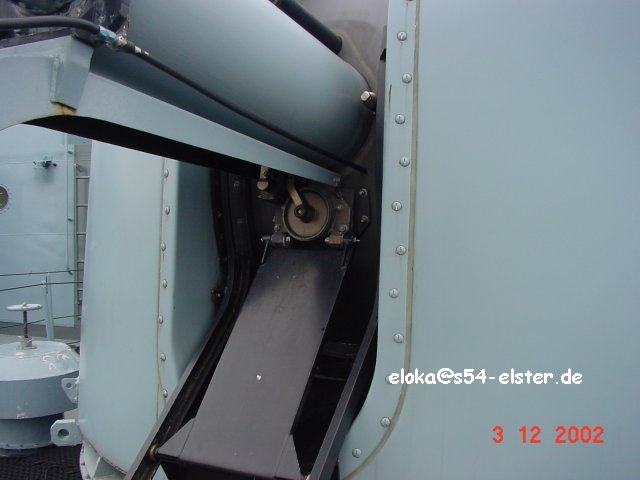

http://www.s54-elster.de/images/oto76/oto5klein.jpg

aufgefallen.

Genial,

wenn ich dich jetzt naochmal lobe, kommt dann was noch besseres

mfg

[Antias]

Hai LWX,

müsste ich für "noch besser" so´n Ding in Deinen Garten stellen??

Aber, nein, das war alles was mir zur 76mm Kanone über den Weg gelaufen ist. die Seiten www.S-54-elster.de und www.s46-fuchs.de solltest Du aber auf alle Fälle im Auge behalten. Vor allen Dingen weil ja auf s54 auch ein Baubericht mit guten Tips enthalten ist, wenn auch nicht so ganz Dein Maßstab. :wink:

also viel Erfolg beim Kanonen...

matthias
